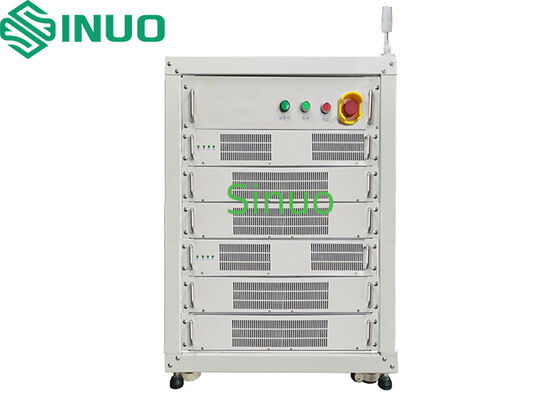

Εξοπλισμός Δοκιμών Επαναφορτιζόμενης Μπαταρίας Υψηλής Ακρίβειας EN60950

EN60950 Εξοπλισμός δοκιμής πακέτων μπαταριών αναγεννητικής υψηλής ακρίβειας

Σύνοψη εξοπλισμού

Ο εξοπλισμός δοκιμής επαναστατικών μπαταριών υψηλής ακρίβειας μπορεί να εκτελεί δοκιμές σε διάφορους δείκτες απόδοσης των μπαταριών ιόντων λιθίου, όπως χωρητικότητα, κατάσταση φόρτισης, υπερφόρτιση,και υπερβολική εκφόρτωσηΗ συσκευή χαρακτηρίζεται από υψηλή ισχύ, αποτελεσματικότητα, ακρίβεια και απόδοση.και λειτουργικά έξοδα.

Αρχιτεκτονική Συστήματος

Ο εξοπλισμός αποτελείται κυρίως από τον υπολογιστή οικοδεσπότη, τον μεσαίο υπολογιστή, τις μονάδες DC/AC, τις μονάδες DC/DC, τον κατώτερο υπολογιστή και το σύστημα λήψης και επεξεργασίας δεδομένων.Μπορεί να συλλέξει πληροφορίες σε πραγματικό χρόνο όπως η τάσηΤο σύστημα υποστηρίζει προαιρετικά τη συλλογή δεδομένων θερμοκρασίας της μπαταρίας και τα συλλεγόμενα δεδομένα αποθηκεύονται σε ειδικά σχεδιασμένη βάση δεδομένων,παροχή διαφόρων στατιστικών στοιχείων, ανάλυση και λειτουργίες δημιουργίας εκθέσεων.

Σχήμα 1 Σχέδιο αρχιτεκτονικής συστήματος

Βασικές λειτουργίες του συστήματος:

1.Δοκιμή κύκλου ζωής της μπαταρίας

2.Δοκιμή χωρητικότητας μπαταρίας

3.Δοκιμή εσωτερικής αντίστασης συνεχούς ρεύματος

4.Δοκιμή χαρακτηριστικών φόρτισης/αφόρτισης

5.Δοκιμή συγκράτησης φορτίου

6.Έλεγχος της απόδοσης φόρτισης/αφόρτισης

7.Δοκιμή βαθιάς εκφόρτισης / σταθερής τάσης εκφόρτισης

8.Δοκιμές ανοχής υπερφόρτισης και υπερφόρτισης

9.Δοκιμή χαρακτηριστικών θερμοκρασίας

Σύστημα Βασικά χαρακτηριστικά:

1.Τεχνολογία ανατροφοδότησης της αναγεννητικής ενέργειας για υψηλή ενεργειακή απόδοση και ελάχιστη παραγωγή θερμότητας, μειώνοντας σημαντικά την κατανάλωση ενέργειας και το κόστος λειτουργίας.

2.Τεχνολογία ισορροπίας τριών φάσεων (χωρίς ουδέτερη γραμμή), μειώνοντας το φορτίο του δικτύου.

3.Ελαφριά εκκίνηση για να μειωθεί η επίδραση στο δίκτυο ηλεκτρικής ενέργειας κατά την εκκίνηση.

4.Η ακρίβεια της συσκευής υπερβαίνει το 0,05%, με χρόνο καταγραφής δεδομένων έως 1000 ms ανά κύκλο και υψηλή σταθερότητα.

5.Ανεξάρτητα κανάλια που επιτρέπουν ανεξάρτητες ρυθμίσεις φόρτισης/αφόρτισης για κάθε κανάλι.

6.Ολοκληρωμένα χαρακτηριστικά εισόδου/εξόδου και προστασίας, όπως προστασία αντίστροφης σύνδεσης, προστασία επανεκκίνησης μετά την απενεργοποίηση και κακή προστασία από επαφή.

7.Χωρίς ρεύμα πρόσκρουσης κατά την εκκίνηση του καναλιού, απρόσκοπτη μετάβαση μεταξύ σταθερού ρεύματος και σταθερής τάσης, χωρίς σημερινές ακμές.

8.Πολυεπίπεδης ενσωμάτωση δικτύου για κεντρικό έλεγχο μέσω ενός υπολογιστή, υποστηρίζοντας πάνω από 1000 κανάλια· τα μεγάλα συστήματα υποστηρίζουν επίσης την απομακρυσμένη παρακολούθηση.

9.Τα κανάλια μπορούν να συνδυάζονται ελεύθερα ανάλογα με την ανάγκη για την επέκταση της λειτουργικότητας.

10.Μονωδική σχεδίαση για εύκολη συντήρηση.

11.Ταχεία σύνδεση καλωδίων εξόδου για εύκολη εγκατάσταση και συντήρηση.

12.Τα επιχρυσωμένα στερεόστρωμα για τη σύσφιξη βελόνων μειώνουν την θέρμανση και διευκολύνουν την εύκολη φόρτωση/αφόρτωση της μπαταρίας.

13.Σχεδιασμός ψηφιακών κυκλωμάτων με βάση επεξεργαστές DSP υψηλής ταχύτητας για τον έλεγχο και την επεξεργασία του συστήματος.

14.Χρησιμοποιεί τεχνολογία συγχρονικής διόρθωσης για καλύτερη ενεργειακή απόδοση και μικρότερο μέγεθος υλικού.

15.Με πλούσιους πόρους εξωτερικών συσκευών και υψηλής ταχύτητας δυνατότητα ψηφιακής επεξεργασίας για την κάλυψη των απαιτήσεων επεξεργασίας δεδομένων και ελέγχου συστήματος.

16.Στέλνει άμεσα μεταβλητές ελέγχου μέσω θύρων I/O στο DSP για επεξεργασία.

17.Το υλικό του συστήματος έχει σχεδιαστεί για απλότητα και αξιοπιστία.

18.Η αρθρωτή σχεδίαση διευκολύνει την αναβάθμιση και τη συντήρηση του συστήματος.

Περιγραφή λειτουργίας λογισμικού

1.Η συσκευή χρησιμοποιείται κυρίως για δοκιμές φόρτισης/αποφόρτισης μπαταρίας και σχετικές δοκιμές χαρακτηριστικών μπαταρίας, με πλήρως ανεξάρτητα κανάλια δοκιμής.Οι χρήστες μπορούν να προγραμματίσουν οποιοδήποτε ρεύμα και τάση εντός του εύρους για φόρτιση/αφόρτιση μπαταρίαςΤα δεδομένα δοκιμής μπορούν να παρακολουθούνται με δεσμευτικές πληροφορίες για το προϊόν μέσω γραμμικού κώδικα και να παρακολουθούνται σε πραγματικό χρόνο κατά την φόρτιση/αφόρτιση.

2.Προστασία ασφαλείας: Η συσκευή διαθέτει προστασία αντίστροφης σύνδεσης, ανίχνευση ανωμαλιών στη γραμμή δειγματοληψίας τάσης και προστασία ανωμαλιών στη γραμμή δοκιμής ρεύματος.το κανάλι δεν μπορεί να εκπέμπει ή να εισάγει ρεύμαΗ συσκευή περιλαμβάνει προστασία από σβήσιμο ρεύματος, προστασία από υπερστροφή,Προστασία από υπερτάσεις, και προστασία από υπερθερμοκρασία για ασφαλή δοκιμές.

3.Η ροή εργασίας της διαδικασίας: Οι προσαρμοσμένες μεταβλητές μπορούν να προγραμματιστούν για να εφαρμόζουν πολλαπλά σενάρια δοκιμών, με υποστήριξη πολυεπίπεδων ενσωματωμένων κύκλων.

4.Ανεξάρτητο κανάλι: Κάθε κανάλι διαθέτει ανεξάρτητα προγραμματιζόμενες πηγές σταθερού ρεύματος και σταθερής τάσης, με τη δυνατότητα ανεξάρτητης ρύθμισης των βημάτων της διαδικασίας δοκιμής.

5.Συνέχιση διακοπής: σε περίπτωση διακοπής ρεύματος, διακοπής επικοινωνίας ή οποιασδήποτε άλλης ανωμαλίας, η δοκιμή θα επαναληφθεί αυτόματα από το τελευταίο αποθηκευμένο βήμα όταν αποκατασταθούν οι συνθήκες.

6.Προστασία και λειτουργία εκτός σύνδεσης: Όταν διακόπτεται η επικοινωνία μεταξύ του υπολογιστή υποδοχής και του κάτω υπολογιστή, το σύστημα εισέρχεται σε λειτουργία εκτός σύνδεσης.Η συσκευή θα σταματήσει όταν ο κατώτερος υπολογιστής χάνει ισχύ και να συνεχίσει τις δοκιμές μετά το πρόβλημα έχει επιλυθεί.

7.Ανίχνευση ανωμαλιών: Το σύστημα μπορεί να ανιχνεύσει με ακρίβεια τις αλλαγές τάσης και ρεύματος.η συσκευή μπορεί να εκδίδει αυτόματα συναγερμό και να ανακόπτει τη δοκιμή.

8.Παρακολούθηση καταγραφής: Το σύστημα περιλαμβάνει λειτουργία καταγραφής που καταγράφει τη λειτουργία, τις ανωμαλίες και άλλες λεπτομέρειες κατά τη διάρκεια της διαδικασίας δοκιμής για την ανίχνευση και την αντιμετώπιση προβλημάτων.

9.Διασύνδεση συσκευής και υπολογιστή: Η συσκευή χρησιμοποιεί διασύνδεση Ethernet RJ-45 για σταθερή και σε πραγματικό χρόνο απομακρυσμένη λήψη δεδομένων μέσω δικτύου γραφείου,που επιτρέπει την παρακολούθηση της λειτουργίας του συστήματος υποδοχής σε πραγματικό χρόνο.

10.Καταγραφή και επεξεργασία δεδομένων: Το κύριο κανάλι μπορεί προαιρετικά να υποστηρίζει κανάλια θερμοκρασίας ή τάσης για την παρακολούθηση της θερμοκρασίας ή της τάσης της μπαταρίας σε πραγματικό χρόνο.συμπεριλαμβανομένης της συνολικής τάσης, συνολικό ρεύμα, συνολική χωρητικότητα και βοηθητικά κανάλια θερμοκρασίας.

11.Ανάλυση και επεξεργασία καμπύλης: Το σύστημα διαθέτει ισχυρές δυνατότητες ανάλυσης καμπύλης, επιτρέποντας στους χρήστες να επιλέγουν ελεύθερα τα επιθυμητά σύνολα δεδομένων για καμπύλες (όπως τάση, ρεύμα, χωρητικότητα-χρόνος,τάση χωρητικότηταςΟι καμπύλες μπορούν να μεγεθύνονται, να μετακινούνται και να συγκρίνονται με διάφορους τρόπους, και πολλαπλά αρχεία δεδομένων μπορούν να συγκρίνονται.

Βασικές ρυθμίσεις βήματος

Πλεονεκτήματα του εξοπλισμού

1.Υψηλή απόδοση ενεργειακής ανάδρασης, με απόδοση έως 85% κατά την φόρτιση και την εκφόρτιση.

2.Υψηλή ακρίβεια εξόδου, με ελάχιστη ροή ρεύματος και υψηλή σταθερότητα, χάρη στις μονάδες ADC 24-bit.

3.Τμήματα προστασίας ασφάλειας, συμπεριλαμβανομένης της παρακολούθησης σε πραγματικό χρόνο των γραμμών τάσης και ρεύματος.

4.Η προστασία αντίστροφης σύνδεσης της μπαταρίας εξασφαλίζει την ασφάλεια κατά τη διάρκεια της δοκιμής.

5.Η ομαλή μετάβαση από σταθερό ρεύμα σε σταθερή τάση, αποτρέποντας τη βλάβη της μπαταρίας.

6.Λειτουργία μαλακής εκκίνησης για όλα τα στάδια φόρτισης/αφόρτισης, ώστε να αποφεύγεται η αύξηση του ρεύματος.

7.Δοκιμή εσωτερικής αντίστασης συνεχούς ρεύματος υψηλής ακρίβειας, εξασφαλίζοντας την αξιόπιστη αντιστοίχιση των κυττάρων.

Τεχνικές παραμέτρους

Κεντρική διεπαφή ελέγχου

Διασύνδεση επεξεργασίας ροής διαδικασίας

Διασύνδεση προβολής δεδομένων υπολογιστή υποδοχής

Κατάλογος συστατικών

Προαιρετικά αξεσουάρ
