Δοκιμαστική συσκευή κάμψης για άκαμπτους, μη μεταλλικούς και σύνθετους αγωγούς
| Applied Standard: | IEC 61386-21 | Applied Clause: | Clause 10.4.102 |
| Nominal size of conduit: | 16/20/25mm | Wheel lateral radius R1: | 48/60/75mm |
| Radius of profile wheel: | 8.1/10.1/12.6mm | Curved wheel groove diameter: | 24/30/37.5mm |
| High Light: | Μηχανή δοκιμής κάμψης IEC 61386-21,δοκιμαστής κάμψης μη μεταλλικών αγωγών,Εργαλεία δοκιμής κάμψης σύνθετων αγωγών |
||

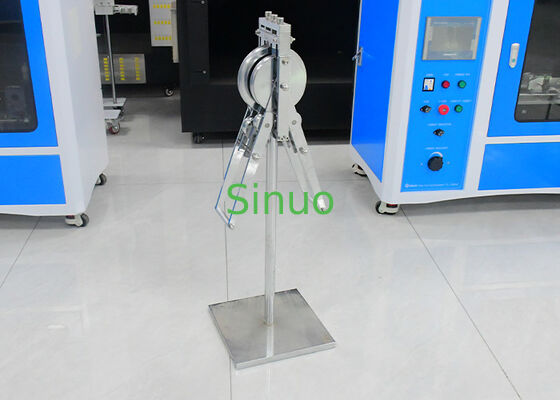

IEC 61386-21 Σχήμα 103 Συσκευές κάμψης για μη μεταλλικούς και σύνθετους αγωγούς
Πληροφορίες για το προϊόν:
Η συσκευή κάμψης για μη μεταλλικούς και σύνθετους αγωγούς έχει σχεδιαστεί για την εκτέλεση δοκιμών κάμψης 90° σε άκαμπτους αγωγούς, μη μεταλλικούς αγωγούς, σύνθετους αγωγούς και κυματοειδή σωλήνες PVC.Διασφαλίζει ακριβή αξιολόγηση της απόδοσης κάμψης σύμφωνα με τα σημαντικά διεθνή και εγχώρια πρότυπα.
Ο εξοπλισμός αυτός συμμορφώνεται πλήρως με την JG3050-1998 (ρήτρα 6.6 και σχήμα 9), GB 20041.21-2008, GB/T14823.2, ZBG 33008, και IEC 61386-21 παράγραφος 10.4.102 και σχήμα 103.
Παρέχει τυποποιημένες ακτίνες τροχών κάμψης και διαστάσεις αυλακώσεων για να ανταποκρίνονται στα καθορισμένα ονομαστικά μεγέθη αγωγών, εξασφαλίζοντας την ακρίβεια και την επαναληψιμότητα της δοκιμής.
Η συσκευή κάμψης χρησιμοποιείται ευρέως από κατασκευαστές αγωγών, κέντρα ελέγχου ποιότητας, ερευνητικά ιδρύματα και εργαστήρια πιστοποίησης.
Χαρακτηριστικά:
✔ Συμμορφώνεται με την IEC 61386-21, GB 20041.21, JG3050, GB/T14823.2, ZBG33008
✔ Ιδανικό για δοκιμές κάμψης μη μεταλλικών, σύνθετων, άκαμπτων και κυματοειδών αγωγών από PVC
✔ Τυποποιημένη γωνία κάμψης 90°
✔ Τεχνικά μηχανισμένα λυγίσματα και γροθιές
✔ Εξασφαλίζει ακριβή ρύθμιση ακτίνας για επαναληπτά αποτελέσματα δοκιμών
✔ Κατάλληλο για έλεγχο ποιότητας εργαστηρίου και παραγωγής
Τεχνικές παραμέτρους:
| Ονομαστικό μέγεθος αγωγού | Τριμελή ακτίνα τροχού R1 | Ράδιο τροχιάς τροχού καμπής R2 | Ράδιο τροχού προφίλ και καμπύλης αυλίας τροχού (R) | Διάμετρος καμπυλωτής αυλής τροχού (D) |
| 16 | 48 | 84 | 8.1 | 24 |
| 20 | 60 | 105 | 10.1 | 30 |
| 25 | 75 | 131.25 | 12.6 | 37.5 |
