Σύστημα μέτρησης βίντεο με λειτουργία άμεσης μετρήσεως σημείων και μετρήσεων 2D
| Measurement Stroke: | 300 × 200 × 200 mm | Overall Dimensions: | 1200 × 700 × 1540 mm |
| Table Load: | 30 κιλά | Operation Mode: | Εγχειρίδιο |
| Magnification: | Οπτικό 0,7×–4,5× | Measurement Software: | Δισδιάστατη μέτρηση |
| Linear Scale: | Ζυγαριά υψηλής ακρίβειας 0,5 μm | Accuracy: | (2,0 + L/200) μm |
| High Light: | Σύστημα μέτρησης βίντεο με 2D σαρώσεις,Δοκιμαστής ζωής διακόπτη με μέτρηση διαγράμματος,Σύστημα βιντεομετρήσεων σημείου και μέτρησης |
||
Σύστημα μέτρησης βίντεο με λειτουργία άμεσης μετρήσεως σημείων και μετρήσεων 2D
Πληροφορίες για το προϊόν:

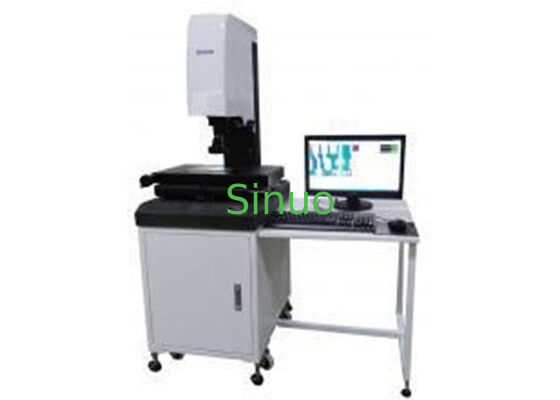

Το σύστημα μέτρησης βίντεο JVB300H είναι ένα όργανο μετρήσεων 2D υψηλής ακρίβειας, βασισμένο σε γρανίτη, σχεδιασμένο για ακριβή διαμετρική επιθεώρηση, μέτρηση των διαστάσεων,και ελέγχου ποιότητας σύνθετων εξαρτημάτωνΧρησιμοποιείται ευρέως σε ηλεκτρονικά εξαρτήματα ακριβείας, συνδετήρες, εργαλεία, μεταλλικά εξαρτήματα, εμβόλιο, ημιαγωγούς, εξαρτήματα αυτοκινήτων, εργαστήρια και βιομηχανικά τμήματα μετρολογίας.
Χαρακτηριστικά του προϊόντος:
Υψηλής σκληρότητας, υψηλής ακρίβειας βάση και στήλη από γρανίτη, εξασφαλίζοντας εξαιρετική σταθερότητα και μακροχρόνια αντοχή.
Ρυθμιζόμενο φως επιφάνειας LED και φως διαγράμματος, που παρέχει ομοιόμορφο φωτισμό με χαμηλή παραγωγή θερμότητας.
Ο συνεχής φακός μεγέθυνσης επιτρέπει τη ρύθμιση της μεγέθυνσης σε πραγματικό χρόνο κατά τη διάρκεια της μέτρησης.
Οι άξονες X/Y υιοθετούν γραμμική γραμμή καθοδήγησης και δομή συρρέματος, βελτιώνοντας την ακαμψία και την επαναληψιμότητα.
Ενσωματωμένη έκδοση γραφικών εκθέσεων, που επιτρέπει την ταχεία εξαγωγή των αποτελεσμάτων επιθεώρησης.
Εξοπλισμένο με εντοπιστή λέιζερ για την ακριβή ένδειξη της θέσης μέτρησης.
Λογισμικό: Η τυποποιημένη έκδοση OVM είναι απλή, διαισθητική και εύκολη στη λειτουργία.
Εφαρμογές:
Το JVB300H μετρά αποτελεσματικά τα περίμετρα, τα χαρακτηριστικά της επιφάνειας, τις διαστάσεις, τις γωνίες και τις τοποθεσιακές σχέσεις σύνθετων εξαρτημάτων ακριβείας.
Είναι κατάλληλο για βιομηχανίες όπως:
Ηλεκτρονικά
Όργανα και μετρητές
Καλώδια και καλωδίωση
Εργαλεία και εξαρτήματα
Επεξεργασία ακριβείας
Αυτοκινητοβιομηχανία και αεροδιαστημική βιομηχανία
Ημιαγωγοί
Συσκευές σύνδεσης και τυπωτικών μερών
Συσκευές από πλαστικά και καουτσούκ
Ερευνητικά ιδρύματα και κέντρα μετρολογίας
Τεχνικές παραμέτρους:
| Άρθρο | Προδιαγραφές |
|---|---|
| Σχήμα | JVB300H |
| Διάδρομος μέτρησης (X × Y × Z) | 300 × 200 × 200 mm |
| Συνολικές διαστάσεις | 1200 × 700 × 1540 mm |
| Φορτίο τραπεζιού | 30 κιλά |
| Τρόπος λειτουργίας | Εγχειρίδιο (με γρήγορη κίνηση) |
| Μεγέθυνση | Οπτική 0,7 × 4,5 × / εικόνα 28 × 180 × (προσαρμόσιμη) |
| Λογισμικό μέτρησης | Πρότυπο λογισμικό 2D μέτρησης |
| Ηλεκτρική τροφοδοσία | (110V/220V) ±10%, 50/60 Hz |
| Γραμμική κλίμακα | 0.5 μm κλίμακα υψηλής ακρίβειας |
| Ακριβότητα | (2.0 + L/200) μm |
| Επαναληψιμότητα | 2 μm |
| Εργασιακό περιβάλλον | 20°C-25°C, 45%-75% RH |
| ΚΚΔ | 2.6 MP Χρωματικό Ψηφιακό CCD |
| Δακτυλίδια | Βιομηχανικοί οπτικοί φακοί υψηλής ευκρίνειας |
| Φωτισμός | Φως περιγράμματος + φως επιφάνειας (αλλάξιμο) |
Σύνοψη λογισμικού:
Βασικά χαρακτηριστικά
Άμεση λειτουργία σημείου και μέτρησης
Βασική γεωμετρική μέτρηση
Μέτρηση σύνθετου στοιχείου
Αξιολόγηση ανοχής σε μορφή και θέση
Εγκατάσταση συστήματος συντεταγμένων
2D σάρωση διαγράμματος
Έκδοση σε μορφότυπα Word, Excel, CAD
Αυτόματη ανίχνευση άκρων με κλικ του ποντικιού· δεν χρειάζεται να επανατοποθετηθεί το τραπέζι εργασίας
Δυναμίες μέτρησης:
Γεωμετρικά στοιχεία: σημεία, ευθείες, κύκλοι, τόξα, ελλείψεις
Συνθετικοί υπολογισμοί: απόσταση κέντρου, αρτηρία, μεσαία γραμμή, κάθετες αποστάσεις, διμερείς γωνίες, σημεία διασταύρωσης
Εκτίμηση ανοχής σχήματος: συγκεντριστικότητα, στρογγυλότητα, ευθεία, θέση, κλίση
Προσαρμογή συντεταγμένων: μετατροπή, περιστροφή, αποκατάσταση συστήματος συντεταγμένων
Αναφορά δεδομένων: εξάγεται σε λογισμικό γραφείου για ανάλυση και εκτύπωση
