Δοκιμαστής αντίστασης κάμψης σωλήνων που φέρουν ρεύμα IEC60335-2 σταθμός 5

Δοκιμαστής Αντοχής σε Κάμψη Εύκαμπτων Σωλήνων που Μεταφέρουν Ρεύμα IEC60335-2 5 Σταθμών

Πληροφορίες προϊόντος:

Αυτή η συσκευή πληροί το πρότυπο IEC60335-2-2 ρήτρα 21.103, IEC 60312 ρήτρα 6.9, κατάλληλη για τον δοκιμαστή αντοχής σε κάμψη εύκαμπτων σωλήνων που μεταφέρουν ρεύμα. Η συμμόρφωση ελέγχεται με την ακόλουθη δοκιμή.

Το άκρο του εύκαμπτου σωλήνα που προορίζεται να συνδεθεί με την μηχανοκίνητη κεφαλή καθαρισμού συνδέεται με τον περιστρεφόμενο βραχίονα του εξοπλισμού δοκιμής που φαίνεται στο Σχήμα 17. Η απόσταση μεταξύ του άξονα περιστροφής του βραχίονα και του σημείου όπου ο εύκαμπτος σωλήνας εισέρχεται στο άκαμπτο τμήμα είναι 300 mm ± 50 mm. Ο βραχίονας μπορεί να ανυψωθεί από την οριζόντια θέση κατά γωνία 40°±1°. Μια μάζα 5 kg αναρτάται από το άλλο άκρο του εύκαμπτου σωλήνα ή από ένα κατάλληλο σημείο κατά μήκος του εύκαμπτου σωλήνα, έτσι ώστε όταν ο βραχίονας είναι στην οριζόντια θέση η μάζα να υποστηρίζεται και να μην υπάρχει τάση στον εύκαμπτο σωλήνα.

Δείγματα δοκιμής και περιορισμοί:

Εύκαμπτοι σωλήνες ηλεκτρικών σκουπών, εύκαμπτοι σωλήνες συσκευών καθαρισμού αναρρόφησης νερού, εύκαμπτοι σωλήνες νερού πλυντηρίων.

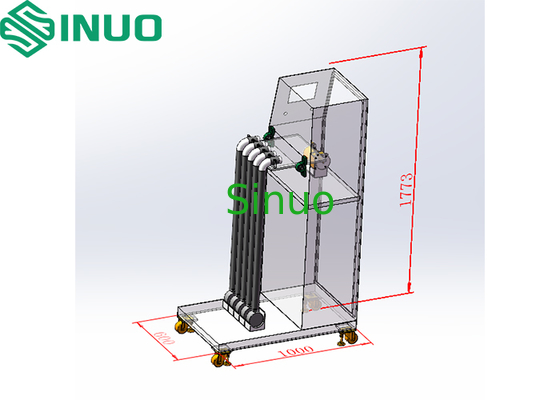

Δομή εξοπλισμού:

Τεχνικές παράμετροι:

Αρχή δοκιμής:

Χρησιμοποιεί έλεγχο PLC και λειτουργία οθόνης αφής. Ελέγχει τον κινητήρα για να κινήσει τον εκκεντρικό μηχανισμό τροχού για να ανυψώσει τον μηχανικό βραχίονα (έως 40°±1°). Ο αριθμός δοκιμών και η ταχύτητα μπορούν να προκαθοριστούν, το μηχάνημα σταματά αυτόματα κατά την επίτευξη του προκαθορισμένου αριθμού.

Στερεώστε το άκρο του εύκαμπτου σωλήνα που μεταφέρει ρεύμα και προορίζεται να συνδεθεί με την κεφαλή ηλεκτρικού καθαρισμού στον περιστρεφόμενο βραχίονα της συσκευής (απόσταση από το άκαμπτο τμήμα: 300±50mm). Κρεμάστε ένα βάρος 5 kg στο άλλο άκρο του εύκαμπτου σωλήνα (το βάρος μπορεί να γλιστρήσει κατά μήκος της πλάκας ολίσθησης βάρους). Ο περιστρεφόμενος βραχίονας ανυψώνεται από οριζόντια σε 40°±1°, επαναλαμβάνει 2500 κύκλους. Περιστρέψτε το άκρο του εύκαμπτου σωλήνα κατά 90° και επαναλάβετε την παραπάνω δοκιμή για άλλους 2500 κύκλους. Μετά την ολοκλήρωση, εκτελέστε μια δοκιμή ηλεκτρικής αντοχής στο δείγμα.
