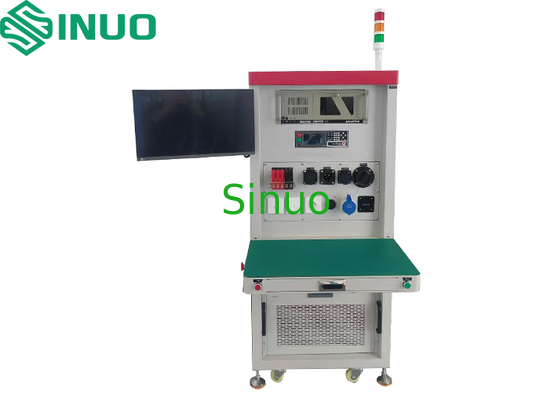

Ελεγκτής ασφαλείας συνδέσμου φόρτισης EV για Ευρωπαϊκά Πρότυπα
| Resistance Range: | 1-5000Ω, με ακρίβεια 1% | Thermistor Range: | 100-50.000Ω, με ακρίβεια 2% |
| Insulation Voltage: | Συνεχή 100-1000V (μεταβλητή ρύθμιση) | Withstand Voltage: | Εναλλακτικός ρεύμα 0-5kV / συνεχής ρεύμα 0-6kV, ρυθμιζόμενο |
| Data Management: | Αυτόματη συσχέτιση του κωδικού QR του προϊόντος με τα αποτελέσματα των δοκιμών και δημιουργία αναφορ | Functional Tests: | Συνεχή λειτουργία, βραχυκύκλωμα, λάθος καλωδίωση, αντίσταση, ηλεκτρονική κλειδαριά, μόνωση και αντοχ |
| High Light: | Ελεγκτής συνδέσμου φόρτισης EV,Ελεγκτής ασφαλείας ευρωπαϊκών προτύπων,Ελεγκτής εξοπλισμού φόρτισης οχημάτων |
||
Συνολικό σύστημα δοκιμών ασφάλειας για ευρωπαϊκές τυποποιημένες συνδέσεις φόρτισης ηλεκτρικών οχημάτων με κινητήρα εναλλακτικού ρεύματος / συνεχούς ρεύματος
ΠροϊόνoΠροβολή:
Αυτό το σύστημα δοκιμών ελέγχει πρωτίστως τη λειτουργικότητα των όπλων AC και DC που πληρούν τα κινεζικά, ευρωπαϊκά και αμερικανικά πρότυπα.και τα αποτελέσματα των δοκιμών αποθηκεύονται αυτόματα σε έκθεσηΌλα τα χαρακτηριστικά δοκιμάζονται αυτόματα σε μία φορά.
Αυτό το σύστημα είναι εξαιρετικά αποτελεσματικό και εξοικονομεί εργασία, καθιστώντας το κατάλληλο για πλήρη επιθεώρηση παρτίδων σε εργοστάσια.
Περιεχόμενο της δοκιμής:
- Δοκιμάστε κάθε καλώδιο για σπάσιμο, συνέχειες, βραχυκύκλωμα και λανθασμένη ακολουθία καλωδίωσης.
- Δοκιμή αντίστασης συνέχειας κύριας γραμμής.
- Δοκιμάστε τις εσωτερικές αντίστασεις (συμπεριλαμβανομένων των κουμπιών πιέσεως τόσο σε πιεσμένη όσο και σε μη πιεσμένη κατάσταση).
- Δοκιμάστε τη λειτουργία ηλεκτρονικής κλειδαριάς.
- Δοκιμάστε την μόνωση μεταξύ των καλωδίων.
- Δοκιμαστική τάση αντοχής μεταξύ των συρματόπλεκτων.
- Δοκιμάστε τα καλώδια θερμοσύνδεσης.
Τεχνικές παραμέτρους:
- Εισαγωγή ισχύος: μονόφαση εναλλασσόμενη 220V/50Hz·
- Εισφορά αέρα: 0,6 MPa.
- Σύστημα ελέγχου: PLC + βιομηχανικός υπολογιστής.
- Εναρμόνιση υπολογιστή με σύστημα MES (προαιρετική, πρόσθετο κόστος)
- Τα δεδομένα εισάγονται στον υπολογιστή χρησιμοποιώντας έναν σαρωτή. Η συσκευή έρχεται με έναν σαρωτή που μπορεί να σαρώσει barcodes στο προϊόν υπό δοκιμή. Πριν από τη δοκιμή, σαρώστε τον barcode ή QR code στο προϊόν.Μετά τη δοκιμή, ο σκανάριστος κώδικας γραμμών μπορεί να συνδεθεί με το αρχείο δοκιμής, επιτρέποντας την επακόλουθη ιχνηλασιμότητα των δεδομένων δοκιμής.
- Η συσκευή χρησιμοποιεί είσοδο και έξοδο PLC για την ανίχνευση και ανίχνευση σπασμάτων καλωδίων, συνέχειας, βραχείων κυκλωμάτων και δυσπροσαρμογής ακολουθίας καλωδίων.Ο PLC καθορίζει αυτόματα εάν η δοκιμή είναι επιλεγμένη μετά την ολοκλήρωση της δοκιμής..
- Ενσωματωμένη περιοχή δοκιμής αντίστασης: 1-5000Ω, με ακρίβεια 1%.
- Ρυθμίστε τις ανώτερες και κατώτερες οριακές τιμές για να καθορίσετε αν ο αντίστατος είναι καλός.
| Ανίχνευση της αντίστασης CC και PE (έστω και με ή χωρίς πάτημα του κουμπιού) | Αντίσταση πυροβόλου 16A | RC (μη πιεσμένο): 680Ω, RC (πιεσμένο) RC+R4: 3,38kΩ | Η ακρίβεια ανίχνευσης αντίστασης πρέπει να φτάνει το 1% έως 2% |
| Αντίσταση πυροβολικού 32A | RC (μη πιεσμένο): 220Ω, RC (πιεσμένο) RC+R4: 3.52kΩ | ||
| Αντίσταση πυροβόλου 63A | RC (μη πιεσμένο): 100Ω, RC (πιεσμένο) RC+R4: 3.4kΩ |
- Το εύρος δοκιμής θερμοστάτη: 100-50.000Ω, ακρίβεια 2%.
- Η τάση κίνησης: DC12V. Διατίθενται έξοδα θετικής και αρνητικής τάσης για την ενεργοποίηση ή την αποσύνδεση του συνδέσμου.Η παρακολούθηση της συνέχειας επαφής με το διακόπτη είναι διαθέσιμη για να προσδιοριστεί αν η συσκευή είναι καλή ή κακή.
- Δοκιμή μόνωσης γραμμής προς γραμμή:
- Ενιαία φάση δοκιμών: L-N, L-E και E-N· δοκιμές τριών φάσεων: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2 και L1/L2/N/E-L3; δοκιμές συνεχούς ρεύματος: θετική-αρνητική, θετική-όρο και αρνητική-όρο.
- Παράμετροι αντίστασης μόνωσης:
- Η τάση μόνωσης: DC 100-1000V (μεταβλητή ρύθμιση).
- Κάτω όριο: 1MΩ έως 1GΩ (μεταβλητή ρύθμιση) ·
- ακρίβεια: ± 5%·
- Προσαρμόσιμη τιμή συναγερμού αντίστασης μόνωσης: Όταν η αντίσταση πέφτει κάτω από την καθορισμένη τιμή, το δείγμα θεωρείται ελαττωματικό.
- Δοκιμή τάσης αντοχής γραμμής προς γραμμή:
- Δοκιμές μονοφάσης: L-N, L-E, E-N· δοκιμές τριών φάσεων: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3;
- Δοκιμές συνεχούς ρεύματος: θετικό-αρνητικό, θετικό-όρο και αρνητικό-όρο.
- Παραμέτρους δοκιμής τάσης αντοχής:
- Αντισταθμιστική τάση: AC 0-5kV / DC 0-6kV, ρυθμιζόμενη.
- Όριο ρεύματος διαρροής: AC 0,1mA-20mA, DC 0,01mA-5mA, ρυθμιζόμενο.
- ακρίβεια: ±1,5% + 3 ψηφία·
- Εμφάνιση: Η ψηφιακή εμφάνιση υποδεικνύει την τάση ρεύματος.
- Ρυθμισμός τάσης: αυτόματος προγραμματισμός.
- Ανίχνευση συναγερμού: Όταν η τιμή ρεύματος διαρροής υπερβαίνει την καθορισμένη τιμή, το δείγμα θεωρείται ελαττωματικό.
- Σταθμός δοκιμών: Ένας σταθμός, δοκιμάζοντας ένα προϊόν κάθε φορά.
- Πυροσβεστήρα: Διατίθεται με κινεζικά στάνταρ στερεόστρωμα AC/DC, ευρωπαϊκά στάνταρ στερεόστρωμα AC/DC και αμερικανικά στάνταρ στερεόστρωμα AC/DC.
- Πλάκα αριστεράς: χρησιμοποιεί ειδικό σύστημα συμπίεσης (σφραγίδα + προστατευτική πλάκα) προσαρμοσμένο στο προϊόν που υποβάλλεται σε δοκιμή.
- Υψόμετρος πρίζας: Το βασικό ύψος της πρίζας είναι περίπου 750-1000 mm, με εργονομική σχεδίαση.
- Μέγεθος: W900mm x D800mm x H1800mm.
- Βάρος: Περίπου 300 κιλά.
Λογισμικό υπολογιστή:
- Το λογισμικό υποστηρίζει Windows 7 και Windows 10.
- Όλες οι ρυθμίσεις παραμέτρων μπορούν να ολοκληρωθούν μέσω του λογισμικού.
- Τα αποτελέσματα των δοκιμών για κάθε προϊόν αποθηκεύονται σε πραγματικό χρόνο στον υπολογιστή για εύκολη πρόσβαση, αναθεώρηση και ανάλυση εξαγωγής.
- Το σύστημα δοκιμών διαθέτει αποκλειστική επικοινωνιακή διεπαφή για ενσωμάτωση στο σύστημα MES, επιτρέποντας την φόρτωση των δεδομένων δοκιμών στη βάση δεδομένων MES για βολική διαχείριση πελατών.
- Αποθήκευση δεδομένων: Μετά την ολοκλήρωση των δοκιμών, τα δεδομένα των δοκιμών αποθηκεύονται σε πραγματικό χρόνο.
- Εξαγωγή δεδομένων: Τα δεδομένα δοκιμής μπορούν να εξαχθούν σε μορφή TXT ή Excel.
