IEC 62552:2015 Δοκιμαστής Πόρτας Αυτόματου Ψυγείου με Έλεγχο PLC

Τροποποιημένο:	1
τιμή:	Customized
Τυπική συσκευασία:	Plywood Case
Περίοδος παράδοσης:	30 ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	20 σύνολα το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Sinuo

Πιστοποίηση

Calibration Certificate(Cost Additional )

Αριθμό μοντέλου

SN1201

Σύστημα ελέγχου:

Mitsubishi PLC

Σύστημα οδήγησης:

Σερβομηχανισμός + Μειωτήρας (άνοιγμα/κλείσιμο), Κύλινδρος (χτύπημα)

στοιχεία δοκιμής:

1Δοκιμή ανθεκτικότητας πόρτας (αριστερά/δεξιά/φρανσικές πόρτες) Δοκιμή σφυρίχτησης 2,50N

Test Stations:

1 station, 4 robotic arms (independent or simultaneous operation)

Κύκλοι δοκιμής:

0999,999 (προσαρμόσιμο με οθόνη αφής, αυτόματη διακοπή)

Διάρκεια Παύσης:

0–99.999,9 δ (ρυθμιζόμενη)

Γωνία ανοίγματος:

0–100°, ±0.1° (ακρίβεια)

Ταχύτητα λειτουργίας:

6·30 κύκλοι/min (προσαρμόσιμοι)

Επισημαίνω:

Δοκιμαστής πόρτας ψυγείου IEC 62552

αυτόματος δοκιμαστής πόρτας ψυγείου με PLC

εξοπλισμός δοκιμών ψυγείων με εγγύηση

Περιγραφή του προϊόντος

Δοκιμαστής IEC 62552:2015 Αυτοματοποιημένου ανοίγματος και κλεισίματος θυρών ψυγείου

Πληροφορίες για το προϊόν:

Ο δοκιμαστής προορίζεται για τη δοκιμή αντοχής κάθετων θυρών ψυγείου και μπορεί επίσης να χρησιμοποιηθεί σε συνδυασμό με δοκιμές ενεργειακής απόδοσης ψυγείου για την προσομοίωση κύκλων ανοίγματος/κλεισίματος των θυρών.Αυτή είναι μια εξειδικευμένη αυτοματοποιημένη συσκευή δοκιμής., ιδανικό για οργανισμούς πιστοποίησης, εργοστάσια εργαστηρίων και άλλα τμήματα ελέγχου.

Το σύστημα υιοθετεί ένα ώριμο έξυπνο σύστημα ελέγχου που βασίζεται σε PLC, που διαθέτει ρυθμιζόμενους ενεργοποιητές κίνησης, συσσωρευτές αναρρόφησης για στερέωση σε επιφάνειες ψυγείου,και έγχρωμη οθόνη αφής LCD για την εισαγωγή παραμέτρωνΟι χρήστες μπορούν να προεπιλέξουν γωνία δοκιμής, ταχύτητα και χρόνο λειτουργίας της πόρτας για να προσομοιώσουν ρεαλιστικά το χειροκίνητο άνοιγμα / κλείσιμο της πόρτας, επιτυγχάνοντας ευφυή πολυλειτουργικό έλεγχο.

ΔοκιμήΑρχή:

• Άνοιγμα πόρτας:

Ο τροφοδότης κινητήρα κινεί ένα μηχανικό βραχίονα για να τραβήξει ένα σχοινί που μετακινεί την πόρτα που είναι τοποθετημένη σε αναρρόφηση από 0° έως 5°15° υπό ελεγχόμενη κίνηση, μετά την οποία η πόρτα κινείται ελεύθερα προς την γωνία στόχου.

• Κλείσιμο της πόρτας:

Ο κινητήρας εφοδιασμού οδηγεί τον βραχίονα με έναν τροχό πίεσης για να σπρώξει την πόρτα από 45° έως 35°40° υπό ελεγχόμενη κίνηση, ακολουθούμενη από μια φάση ελεύθερης κίνησης μέχρι να κλείσει πλήρως.

• Ένας πλήρης κύκλος ανοιχτού-κλειστού ορίζεται ως ένας και μοναδικός κύκλος δοκιμής.

• Δοκιμή κλίσης 50N:

Η πόρτα του ψυγείου ανοίγει πρώτα σε 90° (με μηχανικό περιορισμό από το εσωτερικό).Ένα βάρος (που συνδέεται με ένα χάλυβα καλώδιο) σηκώνεται και πέφτει από ένα πνευματικό κύλινδρο για να εφαρμόσει μια δύναμη 50N, κουνώντας την πόρτα πάνω από 90° προς τη μέγιστη γωνία της.

Ο βραχίονας στη συνέχεια επαναπροσαρμόζει την πόρτα σε 90°, και η πρόσκρουση επαναλαμβάνεται 10.000 φορές.

Μηχανική δομή:

Όπως φαίνεται στα σχήματα, ο εξοπλισμός διαθέτει ενσωματωμένη δομή πλαισίου.Το δείγμα ψυγείο τοποθετείται στην πλάκα βάσης για να διασφαλιστεί ότι η σχετική κίνηση προκαλεί εσωτερική πίεση και όχι δονήσεις ολόκληρης της μηχανής.

Δύο κατακόρυφες στήλες είναι τοποθετημένες στην βάση (αριστερά και δεξιά), η καθεμία από τις οποίες περιέχει δύο μηχανισμούς ανοίγματος/κλεισίματος πόρτας, όπως φαίνεται στο σχήμα 1,επιτρέποντας ταυτόχρονη δοκιμή ψυγείων με έως τέσσερις πόρτες.

Η διαμόρφωση του δείγματος δοκιμής παρουσιάζεται στο σχήμα 2.

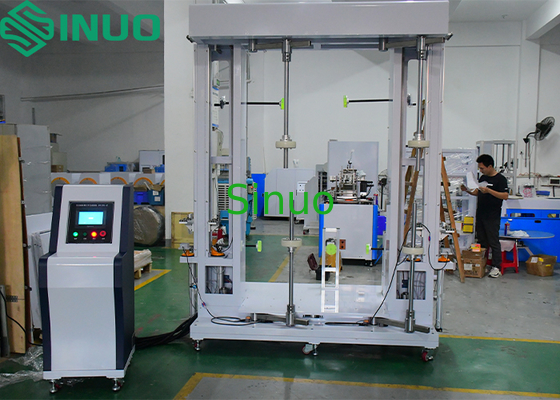

IEC 62552:2015 Δοκιμαστής Πόρτας Αυτόματου Ψυγείου με Έλεγχο PLC 0

Σχήμα 1

IEC 62552:2015 Δοκιμαστής Πόρτας Αυτόματου Ψυγείου με Έλεγχο PLC 1

Σχήμα 2

Τεχνικές προδιαγραφές:

- Όχι, όχι, όχι.	Άρθρο	Προδιαγραφές
1	Ηλεκτρική τροφοδοσία	Εναλλακτικός ρεύμα 220V, 50Hz, 5 kW
2	Σύστημα ελέγχου	Τεχνικός έλεγχος Mitsubishi PLC
3	Διασύνδεση HMI	WEINVIEW 7 ιντσών έγχρωμη οθόνη αφής
4	Σύστημα οδήγησης	Άνοιξη/κλείσιμο πόρτας: Σερβοκινητήρας + μειωτήρας ακρίβειας Κλειδώματα πόρτας: κύλινδρο
5	Εφαρμόσιμο δείγμα	Το ίδιο είδος όπως φαίνεται στο σχήμα 2 W×D×H = (0,4~1,0 m) × (0,4~1,0 m) × (0,6~2,0 m)
6	Τμήματα δοκιμής	1Δοκιμή αντοχής πόρτας ψυγείου (άνοιξη αριστερά, άνοιξη δεξιά, γαλλικές πόρτες) 2. Δοκιμή κλειδώματος πόρτας 50N
7	Σταθμοί δοκιμών	1 σταθμός δοκιμής 1 ψυγείο, συμβατό με αριστερές/δεξιές/φρανσικές πόρτες· 4 ρομποτικά χέρια μπορούν να λειτουργούν ανεξάρτητα ή ταυτόχρονα
8	Στερεές Κολώνες	2 στήλες (αριστερά και δεξιά), η καθεμία με 2 κινητήρες κλίσης; ρυθμιζόμενο ύψος πίτουρας αναρρόφησης για να ταιριάζει με τις θέσεις των θυρών
9	Μηχανικά όπλα	4 σετ (επάνω/κάτω αριστερά, πάνω/κάτω δεξιά), ρυθμιζόμενα σε μήκος και ύψος για να ταιριάζουν σε διάφορα μεγέθη πόρτας
10	Μηχανισμός απορρόφησης	4 σετ σταθερών πίεσης για αξιόπιστη κράτηση πόρτας
11	Τραπέζια βάρους	4 σετ για δοκιμή σπάσιμος πόρτας 50N
12	Αριθμός κύκλων δοκιμής	0·999,999 κύκλοι ρυθμιζόμενοι μέσω οθόνης αφής· αυτόματη διακοπή μετά την ολοκλήρωση
13	Γωνία ανοίγματος της πόρτας	0·100°, ρυθμιζόμενο μέσω οθόνης αφής με ακρίβεια ±0,1°
14	Χρόνος παύσης λειτουργίας πόρτας	0 ¢99,9990,9 δευτερόλεπτα, ρυθμιζόμενο μέσω οθόνης αφής
15	Ταχύτητα λειτουργίας πόρτας	6·30 κύκλοι/min, ρυθμιζόμενο μέσω οθόνης αφής
16	Τοποθέτηση ψυγείου	3 σύνολα δομών τοποθέτησης για την ασφάλεια των πλευρών και της πλάτης του ψυγείου
17	Ανίχνευση γωνίας κλίσης της πόρτας	Εφοδιασμένο με αισθητήρα γωνίας· επικοινωνεί με τον PLC για να σταματήσει τη δοκιμή και να προειδοποιήσει εάν η γωνία της πόρτας υπερβαίνει το καθορισμένο όριο
18	Φρέμα	Συμβατό με το μέγιστο μέγεθος δείγματος· ψυγείο τοποθετημένο σε πλάκα βάσης σκελετού
19	Μνήμη απενεργοποίησης	Το σύστημα διατηρεί τη μνήμη της εξέλιξης της δοκιμής και συνεχίζει από εκεί που σταμάτησε μετά από διακοπή ρεύματος
20	Εμφάνιση δεδομένων και καμπύλης	Η οθόνη αφής εμφανίζει την γωνία κλίσης και τις καμπύλες του κύκλου της πρόσκρουσης· διαθέσιμη αναζήτηση ιστορικών δεδομένων
21	Προστασία της ασφάλειας	Σταθμός έκτακτης ανάγκης, προστασία από διαρροές, βραχυκύκλωμα, προστασία από υπερφόρτωση
22	Μέγεθος και βάρος	Φάραμ: W1800 × D1400 × H2400 mm, περίπου 350 kg
