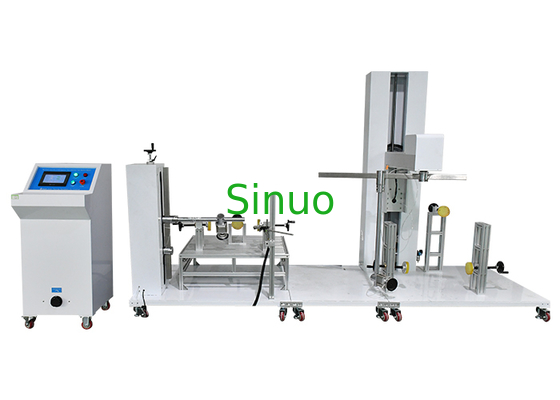

Δοκιμαστής αντοχής θυρών ψυγείου διπλού σταθμού IEC 60335-2-11

IEC 60335-2-11 Άρθρο 20.101 Ολοκληρωμένη Μηχανή Δοκιμών Αντοχής Πόρτας για Δοκιμή Ψυγείων

Πληροφορίες προϊόντος:

Η ολοκληρωμένη μηχανή δοκιμών αντοχής πόρτας συμμορφώνεται με το άρθρο 18 του IEC60335-2-4:2008, το άρθρο 20.101 του IEC60335-2-11:2008, το άρθρο 18 και 22.104 του IEC60335-2-7:2016, το άρθρο 23.3 του IEC60335-2-24:2020 και άλλα.

Δείγματα και περιορισμοί:

Συσκευές ψύξης (ψυγεία, καταψύκτες), μηχανές παγωτού και παγομηχανές (μονοφασικές ≦250V, άλλες ≦480V, DC ≦24V), φούρνοι μικροκυμάτων, φούρνοι.

Σκοπός της δοκιμής:

Χρησιμοποιείται για τη διεξαγωγή δοκιμής διάρκειας ζωής και δοκιμής τάσης κατά το κλείδωμα της πόρτας στη συσκευή αλληλοσύνδεσης του καλύμματος ή της πόρτας του ψυγείου και του καταψύκτη. Για την επαλήθευση της αξιοπιστίας της συσκευής αλληλοσύνδεσης. Χρησιμοποιείται επίσης για την υποστήριξη άλλων δοκιμών για την εκτέλεση επαναλαμβανόμενων ενεργειών ανοίγματος και κλεισίματος της πόρτας. Όπως δοκιμή απόψυξης και δοκιμή διαρροής ψυκτικού.

Αρχή της δοκιμής:

Ο κινητήρας κινεί τον μηχανικό βραχίονα για να κινήσει την πόρτα ή το κάλυμμα που αναρροφάται από την βεντούζα κενού για να κινείται παλινδρομικά με μια συγκεκριμένη ταχύτητα. Αυτό επαληθεύει την αξιοπιστία της συσκευής αλληλοσύνδεσης. Ένας αισθητήρας δύναμης είναι εγκατεστημένος στον μηχανικό βραχίονα για να σχηματίσει έλεγχο κλειστού βρόχου με τον σερβοκινητήρα. Η τιμή της δύναμης ανοίγματος της πόρτας μπορεί να ελεγχθεί και να μετρηθεί με ακρίβεια.

Δομή εξοπλισμού:

Ο εξοπλισμός αποτελείται από ένα ηλεκτρικό πίνακα ελέγχου (συμπεριλαμβανομένου ενός ρυθμιστή τάσης φορτίου), ένα ράφι και έναν μηχανικό βραχίονα τοποθετημένο σε αυτό.

Υιοθετείται η συνολική δομή του πλαισίου και το δείγμα τοποθετείται στην κάτω πλάκα του εξοπλισμού, έτσι ώστε η σχετική κίνηση να είναι εσωτερική τάση, μειώνοντας το τρέμουλο του εξοπλισμού. Μια δομή τύπου στήλης είναι εγκατεστημένη στην κάτω πλάκα. Η αριστερή στήλη περιέχει ένα σύνολο μηχανισμών ανοίγματος και κλεισίματος πόρτας πάνω και κάτω. Η δεξιά στήλη περιέχει ένα σύνολο μηχανισμών ανοίγματος και κλεισίματος πόρτας αριστερά και δεξιά. Ταυτόχρονα, η κάτω πλάκα υιοθετεί μια δομή κεντράρισματος, η οποία είναι συμβατή με δοκιμές ανοίγματος αριστερά και δεξιά (όχι ταυτόχρονα).

Διαστάσεις εξοπλισμού: Περίπου: 1800×1300×2200 (mm) Π×Β×Υ, Βάρος εξοπλισμού: 350kg

Διάταξη προστασίας ασφαλείας: Προστασία από διαρροή, προστασία από υπερφόρτωση και βραχυκύκλωμα, υπερφόρτωση, προστασία από βραχυκύκλωμα

Περιβάλλον χρήσης:

Τροφοδοσία: AC220V±10%/50-60Hz, ισχύς 6KW

Πηγή αέρα: 0,5-0,7MPa πεπιεσμένος αέρας

Χώρος χρήσης: ατμοσφαιρική πίεση 80～106kpa; θερμοκρασία περιβάλλοντος 5～40°C; σχετική υγρασία (20～80)%RH; χωρίς βίαιο τρέμουλο, δόνηση, χωρίς ηλεκτρομαγνητικές παρεμβολές, χωρίς σκόνη, χωρίς εκρηκτικά και διαβρωτικά αέρια, καλή απαγωγή θερμότητας

Τεχνική παράμετρος:
