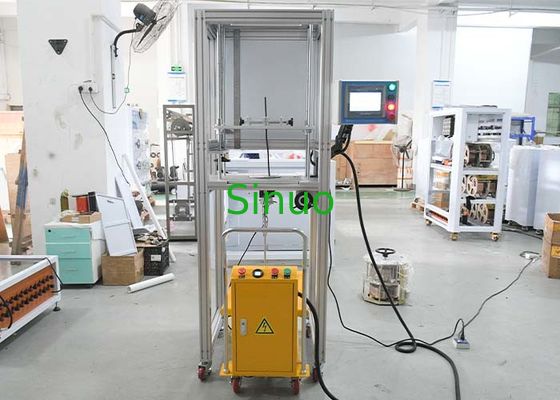

Δοκιμαστής τερματικής πίεσης για μη βιδωτές και συσσωρευτές με νήματα

Δοκιμαστής τερματικής πίεσης για μη βιδωτές και συσσωρευτές με νήματα

Πληροφορίες για το προϊόν:

Αυτή η συσκευή δοκιμής συμμορφώνεται με την παράγραφο 9 του κανονισμού UL486A-B.3.2.1, παράγραφος 9.3.2.3, παράγραφος 9.3.2.4 και πίνακας 26 και σχήμα 6, IEC60947-1, κλπ.

Δείγματα και περιορισμοί: Τερματικά βίδες, τερματικά χωρίς νήματα και συνδέσμους.

Σκοπός της δοκιμής: Να εξεταστεί εάν τα τερματικά βίδες και τα τερματικά χωρίς νήματα μπορούν να αντέξουν τις μηχανικές πιέσεις που προκύπτουν κατά τη διάρκεια κανονικής χρήσης.Χρησιμοποιείται κυρίως για να κρίνει εάν ο σχεδιασμός και η δομή του τερματικού μπλοκ σφραγίσματος νήματος πληρούν τις απαιτήσεις να μην προκαλεί υπερβολική βλάβη στο σύρμα κατά την σφραγίση του σύρματος.

Αρχή δοκιμής: Χρησιμοποιώντας τη δομή βίδες καθοδήγησης σιδηροδρόμου. Ο αριθμός των δοκιμών μπορεί να οριστεί εκ των προτέρων πριν από τη χρήση. Όταν επιτευχθεί η καθορισμένη τιμή, το μηχάνημα θα σταματήσει αυτόματα και θα δώσει σήμα συναγερμού.

Τεχνικές παραμέτρους:

Σύστημα ελέγχου:
Εξοπλισμένο με έλεγχο PLC και διαισθητική οθόνη αφής για εύκολη λειτουργία.
Οι παραμέτροι δοκιμής, όπως η ταχύτητα, οι χρόνοι δοκιμής μπορούν να ορίζονται εκ των προτέρων.

Μηχανικός σχεδιασμός:
Ενιαίο σταθμό δοκιμών που τροφοδοτείται από σύστημα εξυπηρέτησης ακριβείας.
Δύο τρύπες περιστρεφόμενου δίσκου με διάμετρο περιστροφής Ø76 mm.
Ρυθμίσιμη ταχύτητα περιστροφής (515 rpm), με το UL486A-B να απαιτεί 9 rpm.
Ο αριθμός δοκιμών (0999999) και η διάρκεια δοκιμής (09999 min) μπορούν να ρυθμιστούν· αυτοσυνδεδεμένη διακοπή και συναγερμός κατά την ολοκλήρωση.

Ελαστικό σύστημα στερέωσης:
Κεφάλαια μετρήσεως και κλεισίματος κατάλληλα για τερματικά τεμάχια έως 60×70×90 mm.
Ο σχεδιασμός ταχείας αλλαγής επιτρέπει την ταχεία αντικατάσταση των συστατικών.
Επιπλέον πλάκα στερέωσης 300×250 mm, εναλλάξιμη με τον κύριο σφιγκτήρα.
Απόσταση τοποθέτησης ρυθμιζόμενη έως 120 mm από το κέντρο περιστροφής.

Ρυθμίσεις φορτίου και ύψους:
Το αρθρωτό σύνολο βάρους παρέχει 24 επίπεδα από 0,7 kg έως 109 kg, συμπεριλαμβανομένου του γάντζου.
Πεδίο χειροκίνητης ρύθμισης ύψους: 250×800 mm, με σήματα κλίμακας.
Εξοπλισμένο με ηλεκτρικό μηχανισμό ανύψωσης και μεγάλο δίσκο βάρους για σταθερότητα.

Δείγμα Διαμονής:

Διαμετρικές θήκες συμβατές με το UL486A-B: 6,4 mm έως 54 mm.
Υποστηρίζει τις διαστάσεις των τερματικών δειγμάτων σύμφωνα με τον πίνακα UL486A-B 26.

Ηλεκτρική παροχή:
Λειτουργεί με μονοφασικό 220V, 50Hz.
