Δοκιμαστής αντοχής διακόπτη πόρτας ψυγείου IEC 62552 2015
| Test Items: | Δοκιμή ανθεκτικότητας της κάθετης συσκευής κλειδώματος της πόρτας ψυγείου (συμβατή με το αριστερό κα | Test Station: | Μονό σταθμό, ικανό να δοκιμάζει ένα ψυγείο κάθε φορά, δεξιά και αριστερή πόρτα δεν μπορεί να δοκιμάζ |
| Robotic Arm: | Δύο σετ ρομποτικών βραχίονων που ανοίγουν πόρτες, συνδεδεμένα με αναρριχητικές κούπες μέσω εύκαμπτων | Suction System: | Δύο σετ απορροφητικών φλιτζάνων με σταθερή συνεχή προσκόλληση για την αποφυγή αποκόλλησης |
| Door Switch Cycles: | 0-999,999 κύκλοι, ρύθμιση οθόνης αφής, ρυθμιζόμενη | Door Opening Angle: | 0°-70°, Ρυθμίσεις οθόνης αφής, ρυθμιζόμενες |
| Door Opening Speed: | 0-360°/s, προκαθορισμένη | Door Open/Close Rate: | 10-25 φορές/λεπτο, ρύθμιση με οθόνη αφής, ρυθμιζόμενη |
| High Light: | Δοκιμαστής ανθεκτικότητας διακόπτη θυρών IEC 62552,Δοκιμαστής αντοχής διακόπτη πόρτας ψυγείου |
||

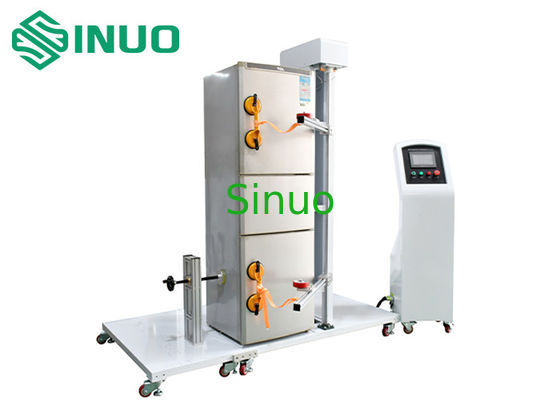

Δοκιμαστής αντοχής διακόπτη πόρτας ψυγείου IEC 62552:2015
Πληροφορίες για το προϊόν:
Ο δοκιμαστής ανθεκτικότητας διακόπτη πόρτας ψυγείου έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με την IEC 62552:2015, κεφάλαιο 10 και τις εξατομικευμένες απαιτήσεις των πελατών.Χρησιμοποιείται για τη δοκιμή αντοχής κάθετων θυρών σε κατακόρυφους καταψύκτες και για την εκτέλεση ενεργειών ανοίγματος και κλεισίματος θυρών σε συνδυασμό με τη δοκιμή ενεργειακής απόδοσης ψυγείουΑυτός ο πλήρως αυτοματοποιημένος εξειδικευμένος εξοπλισμός δοκιμών είναι κατάλληλος για οργανισμούς δοκιμών και πιστοποίησης, εργοστασιακά εργαστήρια και άλλα τμήματα δοκιμών.
Εξοπλισμός Αρχή:
·Δράση ανοίγματος πόρτας: Ένας βοηθητικός κινητήρας οδηγεί τον ρομποτικό βραχίονα, τραβώντας ένα εύκαμπτο σκοινί για να μετακινήσει την πόρτα που συνδέεται με την πίεση από 0 ° έως 515 ° με ελεγχόμενο τρόπο.η πόρτα συνεχίζει να κινείται ελεύθερα μέχρι να φτάσει στην απαιτούμενη οριακή γωνία.
·Δράση κλεισίματος πόρτας: Ο κινητήρας servo οδηγεί τον ρομποτικό βραχίονα και ο ρόλος πίεσης σπρώχνει την πόρτα από 45° σε 40°35° με ελεγχόμενο τρόπο.
·Κάθε πλήρης κύκλος αποτελείται από μία κίνηση ανοίγματος και μία κίνηση κλεισίματος πόρτας.
Τεχνικές παραμέτρους:
| - Όχι, όχι, όχι. | Άρθρο | Περιγραφή |
| 1 | Δύναμη εισόδου | AC220V 50HZ, 5kW |
| 2 | Ηλεκτρικός έλεγχος | Τεχνικός έλεγχος Mitsubishi PLC |
| 3 | Χρήστης | WEINVIEW 7 ιντσών χρωματικό HMI λειτουργία οθόνης αφής |
| 4 | Σύστημα οδήγησης | Σερβοκινητήρας |
| 5 | Εφαρμόσιμο εύρος δειγμάτων δοκιμής | WDH= ((0,5~1,0m) × ((0,5~0,7m) × ((0,8~2,0m) |
| 6 | Τμήματα δοκιμής | Δοκιμή αντοχήςκάθετη συσκευή κλειδώματος πόρτας ψυγείου(συμβατό τόσο με το αριστερό όσο και με το δεξί άνοιγμα) |
| 7 | Σταθμός δοκιμών | Μονό σταθμό, ικανό να δοκιμάζει ένα ψυγείο κάθε φορά, δεξιά και αριστερή πόρτα δεν μπορεί να δοκιμάζεται ταυτόχρονα |
| 8 | Ρομποτικό χέρι | Δύο σετ ρομποτικών βραχίονων που ανοίγουν πόρτες, συνδεδεμένα με αναρριχητικές κούπες μέσω εύκαμπτων σχοινιών |
| 9 | Σύστημα αναρρόφησης | Δύο σετ απορροφητικών φλιτζάνων με σταθερή συνεχή προσκόλληση για την αποφυγή αποκόλλησης |
| 10 | Κύκλοι διακόπτη πόρτας | Ρυθμιστική ρύθμιση οθόνης αφής, 0-999,999 κύκλους, ρυθμιζόμενη, αυτόματη διακοπή λειτουργίας κατά την επίτευξη της προεπιλεγμένης τιμής |
| 11 | Γωνία ανοίγματος της πόρτας | 0°-70°, Ρυθμίσεις οθόνης αφής, ρυθμιζόμενες |
| 12 | Ώρα παύσης ανοιχτής/κλειστής πόρτας | 0 -99,999.9 s, ρυθμίσεις οθόνης αφής, ρυθμιζόμενες |
| 13 | Ταχύτητα ανοίγματος πόρτας | 0-360°/s, προκαθορισμένη |
| 14 | Ποσοστό ανοίγματος/κλεισίματος πόρτας | 10-25 φορές/λεπτο, ρύθμιση με οθόνη αφής, ρυθμιζόμενη |
| 15 | Μηχανισμός τοποθέτησης ψυγείου | Ένα σετ, που χρησιμοποιείται για την επισκευή της πλευράς και του πίσω μέρους του ψυγείου |
| 16 | Προστασία της ασφάλειας | Σταματήματα έκτακτης ανάγκης, προστασία από διαρροές, προστασία από βραχυκύκλωμα, προστασία από υπερφόρτωση |
| 17 | Μέγεθος και βάρος του εξοπλισμού |
Κύριο πλαίσιο: W1800* D1150* H2150 mm, περίπου 300 kg Κεφαλάκι ελέγχου: W500* D600* H1200 mm, περίπου 100 kg |
