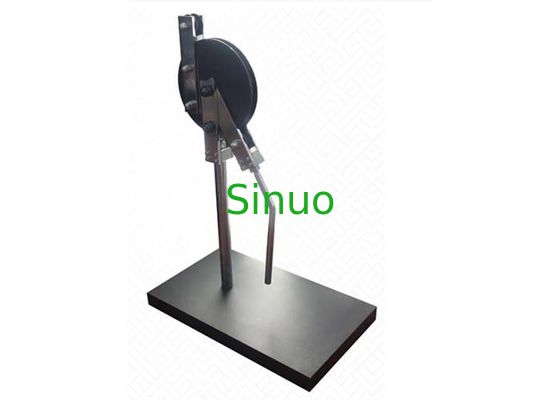

IEC 61386-21 Σχήμα 101 Συσκευή κάμψης για μεταλλικούς και σύνθετους αγωγούς
| Applied Standard: | Δελτίο ΕΚ 61386-21 | Applied Clause: | Άρθρο 10.4.101 |
| Sample conduit diameter: | 16/20/25 χιλιοστά | Inner bending radius: | 96/120/150 mm |
| Outer bending radius: | 113/141/178 χιλιοστά | Groove radius: | 8.1/10.1/12.7mm |
| High Light: | Εργαλεία κάμψης IEC 61386-21,Συσκευή κάμψης μεταλλικών αγωγών,Συσκευή κάμψης σύνθετων αγωγών |
||
IEC 61386-21 Σχήμα 101 Συσκευή κάμψης για μεταλλικούς και σύνθετους αγωγούς
Πληροφορίες για το προϊόν:
Εφαρμόζεται σε δοκιμές αντοχής στη θερμότητα διαφόρων ημι-κατακάμπτων περιβλήτων και κυματοειδών σωλήνων, για τον προσδιορισμό της απαιτούμενης τιμής αντοχής στη θερμότητα του σωλήνα και, ως εκ τούτου, για τον προσδιορισμό της αντοχής στη θερμότητα.Συμμορφώνεται με την GB20041.21-2008 "Ειδικές απαιτήσεις για το σύστημα διοχέτευσης καλωδίων διαχείρισης καλωδίων για το σύστημα άκαμπτου διοχέτευσης", GB/T14823.2 "Ειδικές απαιτήσεις για τον αγωγό ηλεκτρικής εγκατάστασης - άκαμπτος μονωτικός υλικός επίπεδος αγωγός".Και JG3050 "Ισολιωτικοί ηλεκτρικοί αγωγοί και εξαρτήματα για κτίρια" και ZBG33008 "Πολυβινυλοχλωριούχο πλαστικό κυματοειδές σύρμα και σωλήνα σύρμας". IEC 61386-21 ρήτρα 10.4.101 και σχήμα 101 και άλλες απαιτήσεις
Τεχνικές παραμέτρους:
Πίνακας επιλογής προδιαγραφών συσκευών:
| Άρθρο | Προδιαγραφές | ||
| Διάμετρος αγωγού δειγματοληψίας (mm) | 16 | 20 | 25 |
| Εσωτερική ακτίνα κάμψης (mm) | 96 | 120 | 150 |
| Εξωτερική ακτίνα κάμψης (mm) | 113 | 141 | 178 |
| Ράδιο αυλαίας (mm) | 8.1 | 10.1 | 12.7 |
| Βάρος (kg) | 26 | 32 | 41 |
| Μέγεθος (mm) | 300*500*710 | 300*500*770 | 300*500*840 |
