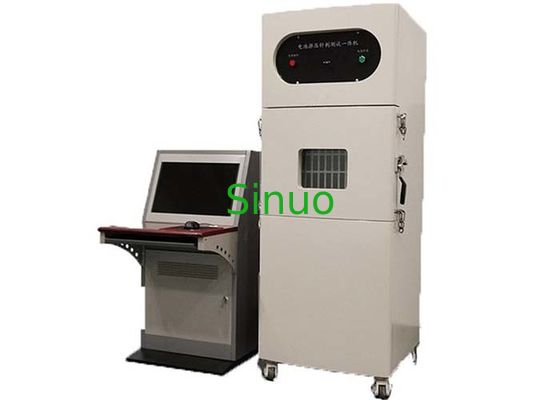

IEC 62133 Δοκιμαστήριο συντριβής μπαταρίας και διείσδυσης νυχιών 150KN με έλεγχο υπολογιστή

Τμήμα δοκιμής συντριβής και διείσδυσης νυχιών μπαταρίας IEC 62133 150KN με ελεγχόμενο από υπολογιστή

Κανονισμός:

Συμμορφώνεται με τη δοκιμή συντριβής AIS 038 στη σελίδα αριθ. 79 του κώδικα 106 αριθ. 3.2, Δοκιμή διείσδυσης νυχιών στη σελίδα 101 του κώδικα 106 αριθ. 3.3.2 στοιχείο α)

IEC 62133-2012, IS0 12405-4:2018, κλπ.

Χαρακτηριστικά:

1Το λογισμικό δοκιμής διαθέτει λειτουργία συλλογής τάσης: σύμφωνα με τις απαιτήσεις δοκιμής της μίας μπαταρίας,έως ότου σπάσει το περίβλημα της μπαταρίας ή η μπαταρία υποστεί βραχυκύκλωμα (η εσωτερική τάση της μπαταρίας γίνεται 0V)Όταν η τάση είναι μηδενική, ο εξοπλισμός σταματά αυτόματα τη δοκιμή.

2Σύμφωνα με τις απαιτήσεις δοκιμής της μπαταρίας ισχύος: το σύστημα δοκιμής μπορεί πρώτα να συμπιέσει στο 30% του μεγέθους της μονάδας μπαταρίας (δηλ. την παραμόρφωση).Ή ορίστε μια ορισμένη τιμή πίεσης (όπως η δύναμη ακονισμού είναι 20kN)Όταν η δοκιμή ακρότησης φθάσει την καθορισμένη τιμή δύναμης και ο καθορισμένος χρόνος διατήρησης της πίεσης, ο εξοπλισμός σταματά τη δοκιμή.

3Το δείγμα μπορεί να δοκιμαστεί σύμφωνα με οποιαδήποτε από τις τρεις συνθήκες πίεσης, παραμόρφωσης και τάσης.

4Οι τρεις τρόποι δοκιμής μπορούν να χρησιμοποιηθούν ως μεταβλητές ελέγχου για οποιονδήποτε συνδυασμό συνθηκών.η συσκευή θα σταματήσει τη δοκιμή.

5Το σύστημα δοκιμής μπορεί να εμφανίσει την ταχύτητα κατά τη διάρκεια της δοκιμής.

6. Το λειτουργικό σύστημα του υπολογιστή επεξεργάζεται στο παράθυρο διαλόγου windows. Η κατάσταση πίνακα μπορεί να προγραμματιστεί από τον εαυτό σας. Τα δεδομένα δοκιμής καταγράφονται σε όλη τη διαδικασία.λειτουργίες σύγκρισης και παρακολούθησης.

7Η ειδική μητρική πλακέτα ελέγχου δοκιμής μπορεί να καταγράψει τη δύναμη, τη μετατόπιση και την τάση ταυτόχρονα.και η διεπαφή ελέγχου θα καταγράψει και θα παρακολουθήσει τη δύναμη της ακρόασηςΗ πίνακα ελέγχου είναι εύκολη στη λειτουργία.

8Κατά τη διάρκεια της δοκιμής, η λειτουργία δοκιμής μπορεί να ελεγχθεί συλλέγοντας σήματα τάσης. Η τάση θα αλλάξει κατά τη διάρκεια της δοκιμής της μπαταρίας.και το σύστημα εκπέμπει ένα σήμαΗ δοκιμή εκτόξευσης σταματά όταν επιτευχθεί η καθορισμένη τιμή τάσης.

Τεχνικές παραμέτρους:

Μέγεθος κυψέλης μπαταρίας χρήστη	Μέγιστο μέγεθος (μήκος x πλάτος x ύψος): 225*185*160mm, βάρος: 18kg-20kg
Χώρος δοκιμής	1000 × 1000 × 1000 mm (εύρος, βάθος και ύψος)
Μέγεθος	1300×1400×2000mm (εύρος, βάθος και ύψος, υπό την επιφύλαξη του πραγματικού σχεδιασμού)
Δομή εξοπλισμού	Δομή τύπου κουτιού
Πύλη εξάτμισης καπνού	Η πύλη εξάτμισης καπνού έχει διάμετρο 150 mm
Τρύπα δοκιμής	Μια τρύπα 50 mm ανοίγει σε κάθε πλευρά
Μέθοδος ελέγχου	Απομακρυσμένο χειρισμό υπολογιστή, απόσταση ≥10m
Μέθοδος οδήγησης	Ηλεκτρική κίνηση κυλίνδρων
Πεδίο πίεσης	1 ̊150kN
Ακριβότητα πίεσης	± 1%FS
Ανάλυση πίεσης	0.01KN
Χρόνος διατήρησης πίεσης	≥ 100h μπορεί να ρυθμιστεί
Ταχύτητα του βελονισμού.	0.1-40mm/s (προσαρμόσιμο)
Ακριβότητα ταχύτητας	0.1mm/s~5mm/s, ακρίβεια ±0.05mm/s; 5mm/s~40mm/s, ακρίβεια ±0.1mm/s
Ανάλυση ταχύτητας	≤ 0,01 mm/s
Μετατόπιση	0·400 χιλιοστά
Ακριβότητα μετατόπισης	±0,1 mm
Ατσάλινη βελόνα	1) Προδιαγραφές: φ3mm, φ4mm, φ5mm, φ6mm, φ7mm, φ8mm 2) Μέγεθος: L=200 mm 3) Υλικό: Ατσάλι 4) Γωνία: 45°~60° 5) Ποσότητα: 2 το καθένα
Κατεύθυνση της βελόνας συντριβής	Σπασμός και βελονισμός από πάνω προς τα κάτω
Κεφαλοκαταστροφή	R75*750mm ημικύλινδρο, εύκολο να αποσυναρμολογηθεί.
Πλατεία κεφαλή συντριβής	Με επίπεδο κεφάλι συντριβής
Εναρμόδιση βελόνων
Δείξη δύναμης	Εικονική οθόνη
Ανάλυση αισθητήρα	1/10000
Μετατροπή μονάδων	Kgf, N, kN
Σύστημα απόκτησης θερμοκρασίας	Πεδίο απόκτησης θερμοκρασίας 0+1000°C
	Ανάλυση θερμοκρασίας: 0,1°C
	Ακριβότητα μέτρησης θερμοκρασίας: ±0,5°C
	Διάδρομος απόκτησης θερμοκρασίας: 2 διαύλους
	Συχνότητα απόκτησης θερμοκρασίας: 100 ms
Σύστημα απόκτησης τάσης	Πεδίο απόκτησης τάσης: 0~100V
	Ακριβότητα απόκτησης τάσης: ≤±0,5%FS
	Ανάλυση: 10mV
	Διάδρομος απόκτησης τάσης: 1 κανάλι
	Συχνότητα δειγματοληψίας τάσης: 100 ms
μήκος της γραμμής δειγματοληψίας	2 μέτρα
Συχνότητα απόκτησης	≥50Hz
Όρος διακοπής	Η πίεση, η τάση και η παραμόρφωση μπορούν να ρυθμίζονται ξεχωριστά και να παρακολουθούνται ταυτόχρονα.
Δύναμη	25KW
Ηλεκτρική τροφοδοσία	380V
Βάρος (περίπου)	800 κιλά





Περιβαλλοντικές απαιτήσεις:



1. Κεντρικός διακόπτης διαρροής ισχύος: AC380 ((1±10%) V (50±0.5) Hz τριστάσιο τετρασύρματος + προστατευτικό καλώδιο γης.

2. Καλώδιο ηλεκτρικής ενέργειας: ένα καλώδιο πέντε πυρήνων (καλώδιο τεσσάρων πυρήνων + προστατευτικό καλώδιο γείωσης), μήκους περίπου 3 μέτρων (έξω από το κουτί)

3Τοποθεσία εγκατάστασης:

1 Το έδαφος είναι επίπεδο και καλά αεριζόμενο·

2 Δεν υπάρχουν ισχυρές δονήσεις γύρω από τον εξοπλισμό.

3 Δεν υπάρχει ισχυρό ηλεκτρομαγνητικό πεδίο γύρω από τον εξοπλισμό.

4 Δεν υπάρχουν εύφλεκτες, εκρηκτικές, διαβρωτικές ουσίες και σκόνη γύρω από τον εξοπλισμό.

5 Αποφύγετε την άμεση ηλιακή ακτινοβολία ή υψηλή θερμοκρασία και υγρασία.

6 Η ανθεκτική ικανότητα εδάφους του χώρου: τουλάχιστον 650kg/m2 (προϋπόθεση: το μέγεθος του διαδρόμου γύρω από τον εξοπλισμό είναι ≥ 600 mm· το βάρος φορτίου ≤ 500kg) ·

7 Υπάρχει κατάλληλος χώρος για χρήση και συντήρηση γύρω από τον εξοπλισμό:

8 Πρέπει να υπάρχει χώρος γύρω από τον εξοπλισμό για να περάσει τουλάχιστον ένα άτομο, δηλαδή ≥ 600 mm.

9 Πρέπει να υπάρχει χώρος για να ανοίγει και να κλείνει κανονικά η πόρτα του εξοπλισμού και να μην υπάρχουν άλλα αντικείμενα μπροστά από την πόρτα του εξοπλισμού.

4- Περιβαλλοντικές συνθήκες: θερμοκρασία: 20°C±5°C, σχετική υγρασία: ≤85%RH, ατμοσφαιρική πίεση: 80kPa
