IEC 60670-1 Έλεγχος σταθερότητας συσκευών ενσωματωμένων κιβωτίων στερέωσης

IEC 60670-1 Έλεγχος σταθερότητας συσκευών ενσωματωμένων κιβωτίων στερέωσης

Πληροφορίες για το προϊόν:

Πρότυπο: Η διάταξη έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τις προδιαγραφές του προτύπου IEC60670-1, παράγραφος 12.11, σχήμα 12, 13, 14.

Δείγμα: Κρυμμένα και ημικρυμμένα κιβώτια και περίβλημα για τοποθέτηση ταξινομημένα σύμφωνα με το τμήμα 7 της IEC60670-1.2.1.

Σκοπός και αρχή της δοκιμής: Κρυμμένα ή ημικρυμμένα κιβώτια ή περιβλήματα για τοποθέτηση σε στερεά τοιχώματα, οροφές και δάπεδα, αφού έχουν τοποθετηθεί σωστά σύμφωνα με τις οδηγίες του κατασκευαστή.Και η ενσωματωμένη συσκευή στερέωσης θα πρέπει να εξασφαλίσει ότι το δείγμα μπορεί να εγκατασταθεί σωστά στον τοίχο, οροφή και πάτωμα, και πρέπει να είναι σε θέση να εξασφαλίζουν κανονική χρήση χωρίς μετατόπιση ή πτώση.

Η δοκιμή αυτή προσομοιώνει τη φυσιολογική τοποθέτηση του κιβωτίου τοποθέτησης και το κύριο βάρος χρησιμοποιείται για την εφαρμογή δύναμης (72±0.1) N στην κατακόρυφη κατεύθυνση.1) Το N πέφτει από ύψος 50 mm στο κύριο βάρος 10 φορέςΜετά τη δοκιμή, η μετατόπιση του κιβωτίου τοποθέτησης στην πλάκα τοποθέτησης δεν πρέπει να υπερβαίνει τα 0,5 mm, ώστε να επαληθεύεται η σταθερότητα της συσκευής στερέωσης του κιβωτίου τοποθέτησης.

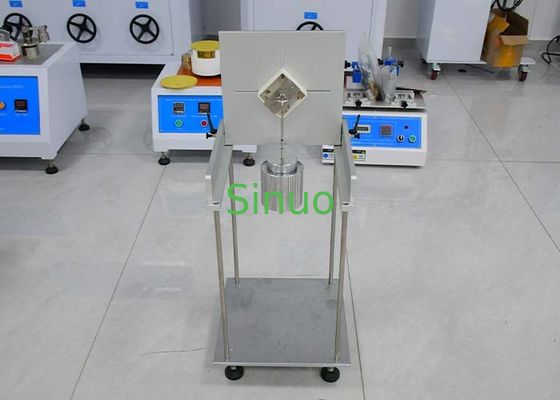

Δομή και χαρακτηριστικά του εξοπλισμού:

Η διάταξη αποτελείται από επάνω πλάκα τοποθέτησης, μηχανισμό ρύθμισης γωνίας, κύριο βάρος F, πρόσθετο βάρος G, κιβώτιο τοποθέτησης και βοηθητική διάταξη στερέωσης.Το βάρος του εξαρτήματος είναι 1/10 του συνολικού βάρους.

Μέγεθος εξοπλισμού: Περίπου: 350×350×600 (mm) W×D×H, βάρος εξοπλισμού: 25kg

Τεχνικές παραμέτρους:

Σταθμός δοκιμών	Μονό
Εγκατάσταση επάνω πλάκας	Με μεγάλες τρύπες για σταυροειδείς βίδες στερέωσης, η πλάκα στερέωσης μπορεί να στερεωθεί στο δείγμα. Η ρυθμιζόμενη γωνία είναι 45°, όπως φαίνεται κατωτέρω.
Διαμόρφωση βάρους	Κύριο βάρος: 72±0,1N x1; Πρόσθετο βάρος: 8±0,1N x1; Σημείωση: Το βάρος του κύριου βάρους περιλαμβάνει το αντίστοιχο βάρος του γάντζου
Κουτί στερέωσης	Μπορεί να χρησιμοποιηθεί για την τοποθέτηση ενσωματωμένων καλυμμένων ή ημικαλυμμένων κιβωτίων τοποθέτησης. Τυποποιημένο κουτί στερέωσης σύμφωνα με το μέγεθος δείγματος του πελάτη
Εγκατάσταση στερέωσης	Ένα σύνολο, που χρησιμοποιείται για να κλειδώσει το σύστημα στερέωσης στην τρύπα τοποθέτησης του δείγματος
