Τρεις σταθμοί πρίζα μονόκλιση μανδύα δοκιμή τριβής συσκευή πίεση φορτίο 4N IEC 60884
| Standard clause: | Τμήμα 24 της IEC60884.8 | Standard figure: | Σχήμα 31 |
| Test Stations: | Τρίτο σταθμό | Drive mode: | Ηλεκτρική λειτουργία |
| Test Stroke: | 9 χιλιοστά | Pressure load: | 4N |
| Abrasion rate: | 30 μετακινήσεις ανά λεπτό | Test times: | 0-999999 φορές, ρυθμιζόμενο |
| High Light: | 4N συσκευή δοκιμής αποσπώσεως με μανδύα μόνωσης,συσκευή δοκιμής αποσπώσεως τριών σταθμών |
||
Τρεις σταθμοί πρίζα μονόκλιση μανδύα δοκιμή τριβής συσκευή πίεση φορτίο 4N IEC 60884
Πληροφορίες για το προϊόν:
Πρότυπο: IEC 60884-1:2022 παράγραφος 24.8 σχήμα 31, BS1363-1: 2012 σχήμα 9.
Δείκτης και περιορισμοί: Μόνωση για την πρίζα της πρίζας.
Σκοπός της δοκιμής: Κατάλληλο για τη δοκιμή της αντοχής στην φθορά των μανδύων μόνωσης των πρησίων
Αρχή δοκιμής: Ο κινητήρας οδηγεί τον εκκεντρικό μηχανισμό για να επιτευχθεί αμοιβαία ξύση του περιβλήματος κλειδώματος.
Δομή:
Αποτελείται από οριζόντια διασταυρωμένη διασταυρούμενη δέσμη και γραμμικά κινούμενη βάση ζεύξης.Η άκρη της διασταυρούμενης δέσμης είναι εφοδιασμένη με κεφαλή σε σχήμα U, λυγισμένη από ένα μικρό ατσάλινο σύρμα με διάμετρο 1 mm (δύο σημεία της U είναι κάθετα στερεωμένα στην διασταυρούμενη δέσμη)Η κάτω άκρη του ατσάλινου καλωδίου σχήματος U είναι 6 mm ευθεία εργασιακό μέρος.και ο κινητήρας οδηγεί το κάθισμα εφοδιασμένο με το κλειδί να κινείται προς τα εμπρός και προς τα πίσω, έτσι ώστε το ατσάλινο σύρμα να τρίβεται κατά του δείγματος μόνωσης της κλειδαριάς για δοκιμή.

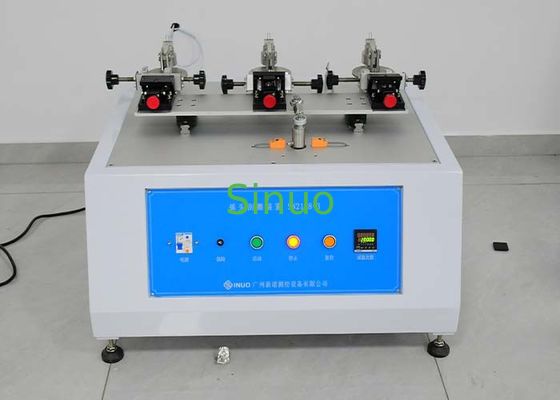

Ο εξοπλισμός υιοθετεί σύγχρονη δομή τριών σταθμών, όπως φαίνεται κατωτέρω:
Τεχνικές παραμέτρους:
| Σταθμός δοκιμών | Τρεις σταθμοί, συγχρονισμένοι |
| Τρόπος οδήγησης | Ηλεκτρική λειτουργία |
| Ποσοστό αποσβέσεως |
30 φορές/λεπτο, μία για κάθε πτήση προς και προς τα πίσω |
| Χρόνοι δοκιμής | 0-999999 φορές, ρυθμιζόμενο |
| Υπό πίεση φορτίο | 4N |
| Σχοινί για ξύρισμα |
Φ1mm, αποτελεσματικό μήκος 6mm |
| Δοκιμαστική κίνηση | Περισσότεροι από 1 μέτρο, σταθερή ροή |
| Μηχανισμός ρύθμισης γωνίας |
Ο πίνακας είναι εξοπλισμένος με μηχανισμό ρύθμισης γωνίας, ο οποίος ταιριάζει με τα ευρωπαϊκά πρότυπα εσωτερικών οκταμορφών καρφίτσες και τις συμβατικές ευθείες καρφίτσες.Μετά την εγκατάσταση του δείγματος, το μετρητή μπορεί να χρησιμοποιηθεί για την άμεση βαθμονόμηση της θέσης 10°.
|
| Ηλεκτρική τροφοδοσία | Δυνατότητα εκπομπής άνω των 1 kWh |
| Μέγεθος εξοπλισμού | WDH=850X760X600mm |
| Βάρος του εξοπλισμού | Περίπου 130 κιλά. |
