| Τροποποιημένο: | 1 |
| τιμή: | Customized |
| Τυπική συσκευασία: | Plywood |
| Περίοδος παράδοσης: | 30 Days |
| Μέθοδος πληρωμής: | L/C, T/T |
| Ικανότητα εφοδιασμού: | 20 Sets Per Month |

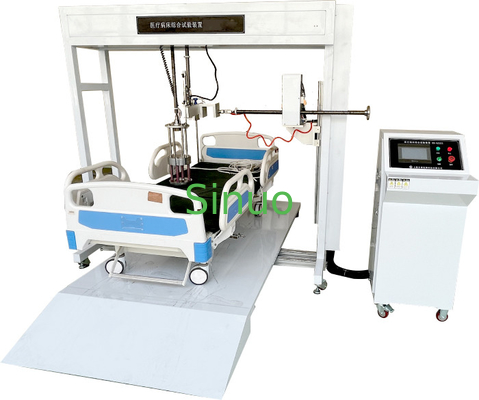

IEC60601-1 Πλήρως αυτοματοποιημένη ιατρική κλινική συσκευή ολοκληρωμένης δοκιμής
Πληροφορίες για το προϊόν:
1. Πρότυπο: σύμφωνα με την IEC60601-1:2012, Υ9706.252-2021 ρήτρα 201.9.8.3.3 και 201.9.8.3.3.4, IEC60601-2-52:2009.
2Δείγματα και περιορισμοί: ιατρικό κρεβάτι.
3Εφαρμογή: είναι κατάλληλο για ιατρικά κρεβάτια νοσοκομείου για να προσομοιώσει τη δυναμική και στατική δοκιμή φορτίου του ανθρώπινου σώματος.και δοκιμές αντοχής των πλευρικών σιδηροδρόμων ιατρικών νοσοκομειακών κρεβατιών για την επαλήθευση της αντοχής, ασφάλεια και αξιοπιστία.
4Αρχή δοκιμής: Ο κινητήρας εφοδιασμού οδηγεί τον χειριστή για την εκτέλεση δοκιμής στατικού φορτίου, δοκιμής δυναμικής κόπωσης φορτίου, δοκιμής πίεσης πλευρικών σιδηροδρόμων, δοκιμής αντοχής σε εφόδια,Δοκιμή πρόσκρουσης και αντοχής στο ιατρικό κρεβάτι.
5- δομή και χαρακτηριστικά του εξοπλισμού: Η διάταξη αποτελείται από μια εκτεταμένη επιφάνεια εργασίας, ένα μηχανικό βραχίονα άνω φορτίου, ένα μηχανικό βραχίονα πλευρικής φόρτισης, μια ανυψωτική διάταξη ελεύθερης πτώσης,ένα πλαίσιο από ατσάλιΤο πάγκο δοκιμών χρησιμοποιεί PLC έξυπνο κεντρικό ολοκληρωμένο έλεγχο, οθόνη αφής και λειτουργία, and is driven by a servo motor to apply a certain force value on the top and side of the sample (in the direction required by the standard) for a certain period according to the standard requirements to verify its mechanical strength. Η συσκευή κίνησης υψώνεται και κατεβάζεται για να εκτελεστεί δοκιμή ελεύθερης πτώσης σε νοσοκομειακό κρεβάτι.και αριθμός δοκιμών μπορεί να ρυθμιστεί μέσω της διεπαφής οθόνης αφήςΗ πίεση εφαρμόζεται αυτόματα στις πλευρές και το πάνω μέρος για να ταιριάζουν τα δείγματα των διαφόρων προδιαγραφών, και η διαδικασία δοκιμής μπορεί να είναι πλήρως αυτοματοποιημένη.
Τεχνικές παραμέτρους:
| Μέγεθος εξοπλισμού |
Περίπου: 4800×2000×2250 (mm) W×D×H
|
| Βάρος του εξοπλισμού | 500 κιλά |
| Περιβάλλον χρήσης | Ηλεκτρική παροχή: AC220V±10%/50-60Hz, ισχύς 3.0KW |
| Σταθμός | Ένα σταθμό μπορεί να προσαρμοστεί |
| Ηλεκτρική μέθοδος ελέγχου | Πληροφοριακό σύστημα PLC, έξυπνο ολοκληρωμένο έλεγχο, λειτουργία συνδεδεμένης διεπαφής ανθρώπου-μηχανής σε χρώμα |
| Πεδίο μεγέθους δοκιμής | Όχι μεγαλύτερο από WDH=120cm*200cm*130cm |
| Μέθοδος συμπίεσης δείγματος | Μηχανοκίνητα σφραγιστικά |
| Στοιχεία δοκιμής και διαδικασίες δράσης |
1. Δοκιμή στατικού φορτίου του ανθρώπινου σώματος (201.9.8.3.2): τιμή δύναμης φόρτωσης 0-4000N, χρόνος σταθερής δύναμης: 0-9999min 2. Δοκιμή δυναμικού φορτίου του ανθρώπινου σώματος (201.9.8.3.3.1): τιμή δύναμης φόρτωσης 1350N, αριθμός δοκιμών: 10.000 φορές 3. Δοκιμή αντοχής πλευρικών σιδηροδρόμων και αξιοπιστίας κλειδαριού (201.9.8.3.3.3): Αξία δύναμης φόρτωσης 1350N α) Δοκιμή επαναλαμβανόμενου κύκλου δράσης με πλευρική δύναμη: εφαρμόζεται δύναμη 100 N κάθετη προς το πλευρικό σιδηρόδρομο στο πάνω μεσαίο τμήμα του πλευρικού σιδηρόδρομου προς την κατεύθυνση που υποδεικνύεται από το E ή το F στο σχήμα 201.117Επαναλάβετε 3.000 φορές. β) Δοκιμή κύκλου επαναλαμβανόμενης δράσης με διαμήκη δύναμη, όπως φαίνεται στα σημεία C ή D του σχήματος 201.117Εφαρμόστε μια δύναμη 100N κατά μήκος της διαμήκης κατεύθυνσης της πλευρικής ράβδου. Αντίστροφη κατεύθυνση. Επαναλάβετε 3.000 φορές γ) Δοκιμή κύκλου επαναλαμβανόμενης δράσης κάθετης δύναμης, όπως φαίνεται στο σημείο Β του σχήματος 201.117, εφαρμόζεται δύναμη 100 N στην κορυφή της πλευρικής ράβδου σε κάθετη κατεύθυνση. Επαναλαμβάνεται 3000 φορές. Δεν απαιτείται δοκιμή προς την κατεύθυνση Α. δ) Μετά την ολοκλήρωση των στοιχείων α), β) και γ), εφαρμόζεται στατικό φορτίο προς την κατεύθυνση του σχήματος 201.117 κατά μήκος της χειρότερης θέσης. 4Δοκιμή δυναμικού φορτίου στη ράβδο ελαστικότητας: 750N, 1000 φορές 5Δοκιμή πρόσκρουσης σε πλατφόρμα στήριξης στρώματος (CC.2.2): Σχήμα CC.2, δοκιμή κρούσης 180 mm ελεύθερης πτώσης μέσα από αυτόματη ανυψωτική συσκευή, 20 φορές |
| Μηχανική συσκευή δράσης |
1 σύνολο κατακόρυφου χειριστή: εύρος ισχύος 0-4000N, κατάλληλο για στοιχεία δοκιμής 1, 2, 3 (γ, δ), 4, 6, 7 1 σύνολο πλευρικού χειριστή: εύρος ισχύος 0-2000N, κατάλληλο για στοιχεία δοκιμής (α, β), η κατεύθυνση μπορεί να αλλάξει κατά 90° 1 σύνολο ανυψωτικών ρομποτικών χεριών: ύψος ανύψωσης 180 mm, αυτόματη άμεση απελευθέρωση για την επίτευξη της ελεύθερης πτώσης |
| Τρόπος οδήγησης | Σερβοκινητήρας + κίνηση μειωτήρα ακριβείας |
| Ταχύτητα εφαρμογής δύναμης | 0-300 mm/min |
| Διαρκής χρόνος ισχύος | 0-9999s μπορεί να ρυθμιστεί |
| Συχνότητα δοκιμής | 0~999999 φορές μπορεί να προκαθοριστεί, διαφορετικές δοκιμές μπορούν να προκαθοριστούν σύμφωνα με το πρότυπο |
| Πλατφόρμα φόρτωσης |
1Σχήμα 201.104 Πλακέτα φορτίου από όλο το χάλυβα
|
| Σχήμα CC.2 Συγκρουόμενος | |
| Φρέμα | Τετραγωνισμός από αλουμίνιο, κατάλληλος για τη στερέωση διαφόρων δειγμάτων |
| Πλάκα πίεσης | Κανονικό κομμάτι 0,1m2, ο συνδετήρας είναι M20 νήματα, και η πλάκα πίεσης μπορεί να αλλάξει για χρήση |
| Προστασία της ασφάλειας | Προστασία από υπερφόρτωση, προστασία από διαρροές |
|
|
