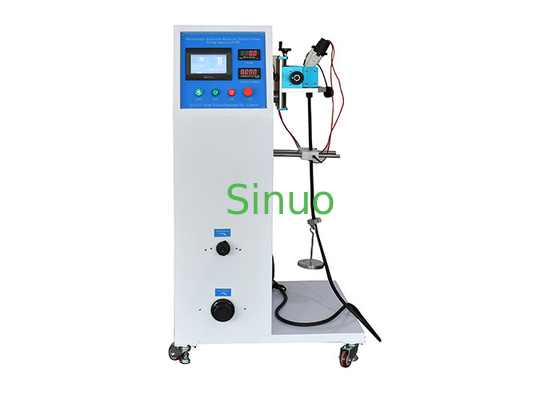

Μηχανή δοκιμής κάλυψης καλωδίου κάλυψης με κάλυψη διεπαφής IEC 60309-1

Τροποποιημένο:	1
τιμή:	Διαπραγματεύσιμα
Τυπική συσκευασία:	Κεφάλαιο από πλακέτο
Περίοδος παράδοσης:	30 ημέρες
Μέθοδος πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	10 σετ ανά μήνα

Πληροφορίες Πληροφορίες

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Sinuo

Πιστοποίηση

Calibration Certificate (Cost Additional)

Αριθμό μοντέλου

SNQC1009

Τρόπος οδήγησης:

Σερβοκινητήρας

Μέθοδος στερέωσης:

Μηχανική στερέωση

Μέθοδος ελέγχου:

Έλεγχος PLC

Σταθμός δοκιμής:

Ένας σταθμός

Ποσοστό κάμψης:

0-60 κύκλοι/λ.

Γωνία κάμψης:

0-360°, διευθετήσιμα

Κύκλοι κάμψης:

0~999999 μπορούν να προετοιμαστούν

Βάρη φορτίων:

20N,25N,50N,75N,100N,140N

Επισημαίνω:

Εργαλεία δοκιμής οχημάτων IEC 60309-1

Εργαλεία δοκιμής οχημάτων με διεπαφή φόρτισης

Περιγραφή του προϊόντος

Μηχανή δοκιμής κάλυψης καλωδίου κάλυψης με κάλυψη διεπαφής IEC 60309-1

Σύνοψη του προϊόντος:

Πρότυπο: σύμφωνα με το σημείο 7.11 και το σημείο 7 της IEC 62196-1:201415, IEC60309-1:2012 παράγραφος 24.4.

Δείγματα και περιορισμοί: Διασύνδεση φόρτισης ηλεκτρικών οχημάτων, βιομηχανικές πρίζες, πρίζες και ζεύγματα.

Εφαρμογή: Χρησιμοποιείται για τη δοκιμή του τμήματος κάμψης της σύνδεσης του τμήματος "μηχανικής αντοχής" του καλωδίου σύνδεσης ισχύος της πρίζας και της πρίζας του φορτιζόμενου οχήματος.

Αρχή δοκιμής: Ο κινητήρας εφοδιασμού χρησιμοποιείται για την κίνηση του πίνακα στροφής για να οδηγήσει το κομμάτι εργασίας να κουνιέται αριστερά και δεξιά και το μηχάνημα θα σταματήσει αυτόματα όταν επιτευχθεί ο αριθμός των φορές.

Δομή και χαρακτηριστικά: Ο εξοπλισμός τροφοδοτείται από κινητήρα εφοδιασμού και τα μεγάλα δείγματα τοποθετούνται σε πλάκες αλουμινίου,ο οποίος μπορεί να κάνει τον άξονα κλίσης να συμπίπτει με το σημείο όπου το καλώδιο εισέρχεται στο όργανο όσο το δυνατόν περισσότερο κατά τη σύσφιξη του δείγματος, επιτυγχάνοντας έτσι την ελάχιστη πλευρική μετατόπιση του καλωδίου και του φορτίου.

Περιβάλλον χρήσης: Τροφοδοσία ενέργειας: AC220V±10%/50-60Hz, ισχύς 3KW.

Τεχνικές παραμέτρους:

Μέγεθος εξοπλισμού		Περίπου: W1000D800H1600mm
Βάρος του εξοπλισμού		150 κιλά
Σταθμός δοκιμών		Ενιαίο σταθμό
Ηλεκτρική μέθοδος ελέγχου		Πληροφοριακό σύστημα PLC με ευφυές ολοκληρωμένο έλεγχο, λειτουργία επαφής ανθρώπου-μηχανής 7 ιντσών
Τρόπος οδήγησης		Μηχανές κινητήρα
Μέθοδος συμπίεσης δείγματος		Μηχανοκίνητη συμπίεση, ρυθμιζόμενη θέση σημείου συμπίεσης
Γωνία κάμψης		Ρυθμίζεται από 0-360° (προεπιλογή ±45°)
Ταχύτητα κάμψης	0-60 φορές/min, μπορεί να προεπιλεγεί
Συχνότητα κάμψης	0~999999 μπορεί να οριστεί εκ των προτέρων, η προεπιλογή είναι 20000 φορές
Βάρος φορτίου	20N,25N,50N,75N,100N,140N
Ηλεκτρική τροφοδοσία φορτίου	Εξωτερική σύνδεση, προαιρετική θήκη φορτίου με ρυθμιζόμενη τάση μεταξύ των αγωγών 0-250V και ρυθμιζόμενο ρεύμα AC 0-400A
Δοκιμαστική κρίση	Κρίση με βάση το σήμα που παρέχεται από το αν το ρεύμα είναι αγωγό ή όχι

Συχνές Ατυχίες και Θεραπείες:

- Όχι, όχι, όχι.	Λάθος	Ο λόγος	Θεραπεία
1	Ενεργοποιήστε το διακόπτη ρεύματος, αλλά το δείκτη δεν ενεργοποιείται	Η εξωτερική τροφοδοσία δεν συνδέεται.	Παρακαλώ συνδεθείτε με την εξωτερική παροχή ενέργειας
		Η ασφάλεια είναι σπασμένη.	Βρες τον λόγο και άλλαξε την ασφάλεια.
		Το φως δείκτη κατεστραμμένο	Αντικαταστήστε το φως.
2	Ανοίξτε το διακόπτη ρεύματος, η οθόνη αφής δεν λειτουργεί.	Η εσωτερική παροχή ενέργειας DC24V έχει πρόβλημα.	Αντικαταστήστε την παροχή ενέργειας DC24V
2	Ανοίξτε το διακόπτη ρεύματος, η οθόνη αφής δεν λειτουργεί.	Η οθόνη αφής έχει υποστεί ζημιά.	Αντικαταστήστε την οθόνη αφής
3	Η οθόνη αφής δεν ανταποκρίνεται	Σύνδεση με PLC χαλαρή	Επανασύνδεση
3	Η οθόνη αφής δεν ανταποκρίνεται	Η οθόνη αφής έχει υποστεί ζημιά.	Αντικαταστήστε την οθόνη αφής
4	Δύναμη φορτίου χωρίς παροχή ρεύματος	Κατεστραμμένη πρίζα φορτίου	Αντικαταστήστε την πρίζα
4	Δύναμη φορτίου χωρίς παροχή ρεύματος	Η ασφάλεια είναι σπασμένη.	Άλλαξε την ασφάλεια.
5	Πατήστε το κουμπί εκκίνησης, αλλά το μαγνητόφωνο δεν λειτουργεί.	Η τιμή εμφάνισης και η προκαθορισμένη τιμή των χρόνων δοκιμής είναι οι ίδιες	Πιέστε τον αριθμό.
		Το κουμπί E-STOP δεν έχει επαναφορά	Ελευθερώστε το κουμπί E-STOP
		Υπάρχει ένα ξένο αντικείμενο στο μηχάνημα, το μηχάνημα έχει κολλήσει.	Αφαιρέστε το ξένο αντικείμενο
		Δεν είναι σε αυτόματη λειτουργία δοκιμής.	Πατήστε το κουμπί Start
		Σύνδεση με κινητήρα χαλαρώνουν	Επανασύνδεση
		Δεν είναι σε θέση εκκίνησης	Επιστροφή
6	Ο κινητήρας περιστρέφεται αλλά ο χειριστής δεν περιστρέφεται	Ελέγξτε εάν ο σύνδεσμος άξονα εξόδου του κινητήρα είναι χαλαρός	Επανασύνδεση
6		Ελέγξτε αν η ζώνη κίνησης είναι σπασμένη ή πολύ χαλαρή	Αντικαταστήστε τη ζώνη κίνησης
7	Ασύρματα	Χαμηλή ή πολύ υψηλή ταχύτητα περιστροφής	Επαναφορά της ταχύτητας
7	Ασύρματα	Σύνδεση με κινητήρα χαλαρώνουν	Επανασύνδεση
