IEC 60309 Διασύνδεση φόρτισης Δοκιμαστικό σύστημα αύξησης θερμοκρασίας EV δοκιμή πυροβόλου φόρτισης

IEC 60309 Σύστημα δοκιμής αύξησης θερμοκρασίας στη διεπαφή φόρτισης EV Δοκιμή πυροβόλων φορτιστών

Κανονισμός:

Η παρακολούθηση της θερμοκρασίας που αντιστοιχεί στις παραγράφους 6.2.9 και 7.24, αύξηση της θερμοκρασίας που αντιστοιχεί στις παραγράφους 6.3.13 και 7.24 του προτύπου GB/T 20234.1-2023, η ανίχνευση θερμοκρασίας που αντιστοιχεί στην παράγραφο 10.3.20, θερμοκρασία επιφάνειας και θερμοκρασία τερματικού σημείου στο πρότυπο GB/T 20234.4-2023 που αντιστοιχεί στις παραγράφους 8.13 και 9.13Η δοκιμή αύξησης της θερμοκρασίας του στοιχείου σύνδεσης φόρτισης πρέπει να διεξάγεται σύμφωνα με τις μεθόδους που καθορίζονται στα σημεία F.2 και F.3 του προσαρτήματος F.

Ειδικότερα, οι εν λόγω ενδείξεις μπορούν να χρησιμοποιηθούν για να προσδιορίσουν την ποιότητα των υλικών που χρησιμοποιούνται για την παραγωγή των εν λόγω προϊόντων.αύξηση της θερμοκρασίας Το εργαλείο δοκιμής αναφοράς για τις δοκιμές αντιστοιχεί στο προσάρτημα Β.

Χαρακτηριστικά εξοπλισμού:

Το σύστημα υιοθετεί ανεξάρτητο λογισμικό προγραμματισμού και λειτουργία ελεγχόμενη από υπολογιστή.Χρησιμοποιείται για την αξιολόγηση της επιφανειακής θέρμανσης της διεπαφής φόρτισης και των ηλεκτρικών εξαρτημάτων όταν συνδέεται το ρεύμα φορτίου, και εάν η αύξηση της θερμοκρασίας των ηλεκτροδίων πληροί τις απαιτήσεις του προτύπου.

Βασικές τεχνικές παραμέτρους:

1Σταθμός εξόδου: 1 σταθμός AC.

Μέγιστη τάση εξόδου: AC10V μονής φάσης.

Η ισχύς δοκιμής που ρυθμίζεται ως σταθερή εξόδου: AC10~1400A.

Ακρίβεια εμφάνισης ρεύματος: ± (0,25% ανάγνωση + εύρος 0,25%), ανάλυση 1A.

Ακρίβεια απεικόνισης τάσης: ± (0,25% ανάγνωση + εύρος 0,25%), ανάλυση 0,01V.

Σταθερότητα ρεύματος δοκιμής: ± ((1% της καθορισμένης τιμής + 0,5A), ο χρόνος αντίδρασης είναι περίπου 1S.

2Η παροχή ενέργειας επαφής ελέγχου: εύρος ρεύματος AC (0~2) A.

3Τρόπος λειτουργίας: συνεχής λειτουργία, λειτουργία ενεργοποίησης και απενεργοποίησης και λειτουργία αυτόματου ελέγχου της θερμοκρασίας.

Συνεχή κατάσταση ενεργοποίησης και απενεργοποίησης:

Χρόνος δοκιμής συνεχούς λειτουργίας: 0,01·99,99 ώρες

Δυναμικό λειτουργίας ενεργοποίησης/αποσύνδεσης χρόνος ενεργοποίησης/αποσύνδεσης: 0,01 ̇ 99,99 ώρες

Αριθμός περιόδων ενεργοποίησης και απενεργοποίησης: 1~9999 φορές, αυτόματη διακοπή λειτουργίας όταν ο αριθμός φτάσει

Τρέχουσα ρύθμιση: Προγραμματισμένη ρύθμιση

Αυτόματη λειτουργία ελέγχου θερμοκρασίας: μπορεί να ορίσει σταθερή τιμή αύξησης θερμοκρασίας και να βρει αυτόματα την κατάλληλη τιμή ρεύματος

Πεδίο ρύθμισης αύξησης θερμοκρασίας: 0 ̊100°C

Σταθερή ακρίβεια ±0,5°C

Αυτόματη απόκτηση του τρέχοντος αποτελέσματος που απαιτεί τιμή αύξησης θερμοκρασίας

4Δοκιμή αύξησης θερμοκρασίας (εισαγόμενη μονάδα συλλογής θερμοκρασίας):

Πεδίο μέτρησης θερμοκρασίας: 0~260°C, ακρίβεια ±0,3% της ένδειξης +1°C, ανάλυση: 0,1°C.

Σημεία μέτρησης θερμοκρασίας: 20 κανάλια (συμπεριλαμβανομένου ενός σημείου μέτρησης της θερμοκρασίας περιβάλλοντος).

Θερμοσύνδεσμος: Το όργανο υποστηρίζει J, K, T, E, S, N, B, R και άλλους τύπους θερμοσύνδεσμων.

Θερμοσύνδεσμο μέτρησης θερμοκρασίας: θερμοσύνδεσμος πυριτίου 30AWG τύπου K της American Ω Company, μήκους 2 μέτρων, συνολικά 20.

Ο ανιχνευτής θερμοκρασίας μπορεί να δοκιμαστεί με ηλεκτρισμό χωρίς να καταστρέφεται το όργανο.

Ταχύτητα σάρωσης θερμοκρασίας, διάστημα αποθήκευσης καταγραφής: 0,1 ~ 1800 δευτερόλεπτα για όλα τα κανάλια.

Καταγραφή των δεδομένων θερμοκρασίας: συμπληρώνεται αυτόματα από υπολογιστή, ρυθμίζεται με λογισμικό υπολογιστικής δοκιμής.

Το λογισμικό μπορεί να ορίσει το κανάλι θερμοκρασίας περιβάλλοντος και η θερμοκρασία περιβάλλοντος μπορεί να αφαιρεθεί αυτόματα κατά τη συλλογή δεδομένων.

5Εξοπλισμένο με ενσωματωμένο βιομηχανικό υπολογιστή ελέγχου με οθόνη αφής (Penn 4/1.8G ή άνω CPU, μνήμη 4G, μονάδα στερεών στοιχείων 64G, οθόνη LCD 15 ιντσών),εγκατεστημένο με XP αγγλικό λειτουργικό σύστημα και λογισμικό επεξεργασίας OFFICE.

Α. Τρόπος ρύθμισης ισχύος: Διαθέτει προγραμματιζόμενες ρυθμίσεις επεξεργασίας και μπορεί να ορίσει τουλάχιστον 10 τμήματα τρέχοντων προγραμμάτων και να εφαρμόζει συνεχώς διαφορετικές τιμές ρεύματος.Με λειτουργία διακόπτη ρολογιού, ρύθμιση διεπαφής λειτουργίας, αυτόματη ρύθμιση και αυτόματη επαναφορά.

Β. Πολλαπλές επιλογές λειτουργικών συνθηκών: συνεχής λειτουργία, λειτουργία ενεργοποίησης και απενεργοποίησης, λειτουργία αυτόματου ελέγχου θερμοκρασίας.

Η συχνότητα δειγματοληψίας είναι ρυθμιζόμενη από 100ms έως 1800s.Το διάστημα εγγραφής δεδομένων είναι ρυθμιζόμενο από 100ms έως 1800s.

Δ. Αποθήκευση δεδομένων: Έχει τη λειτουργία της αυτόματης ή χειροκίνητης αποθήκευσης δεδομένων δοκιμής και ο χώρος αποθήκευσης είναι τουλάχιστον 8G.

Ε. Εξαγωγή δεδομένων: Διαθέτει λειτουργία εξαγωγής δεδομένων USB και τα δεδομένα μπορούν να εξάγονται σε αρχεία CSV, XLSX και άλλων μορφών.

F. Τρόπος ρύθμισης ισχύος: Διαθέτει προγραμματιζόμενες ρυθμίσεις επεξεργασίας και μπορεί να ορίσει τουλάχιστον 10 τμήματα τρέχοντων προγραμμάτων εξόδου και να εφαρμόζει συνεχώς διαφορετικές τιμές ρεύματος.Με λειτουργία διακόπτη ρολογιού, ρύθμιση διεπαφής λειτουργίας, αυτόματη ρύθμιση και αυτόματη επαναφορά.

6Η παροχή ενέργειας: AC220V±10%, 50/60Hz, 10KVA.

7Μέγεθος: Περίπου 1000 mm πλάτος × 1000 mm βάθος × 1600 mm ύψος και ζυγίζει περίπου 300 kg.

Εξοπλισμένο με κινητά τροχιά βαρέων επιπέδων για εύκολη στερέωση και μετακίνηση.

8Εξοπλισμένο με λειτουργίες προστασίας από υπερφόρτωση και προστασία από υπερστροφή.

Όταν ο εξοπλισμός σταματά, το ρεύμα αποκόπτεται αυτόματα.

Ο εξοπλισμός μπορεί να λειτουργεί συνεχώς για μεγάλο χρονικό διάστημα και είναι σταθερός και αξιόπιστος.

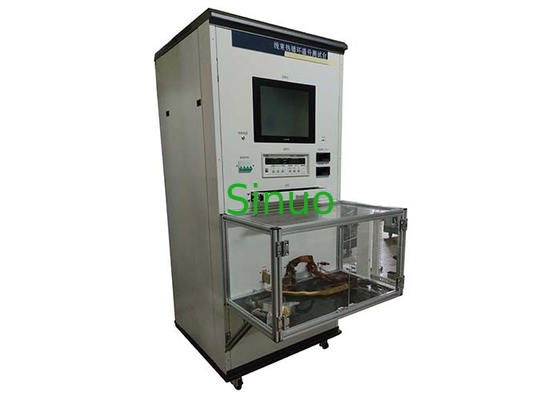

9Διάγραμμα του εξοπλισμού (η εικόνα περιλαμβάνει υπολογιστή):
