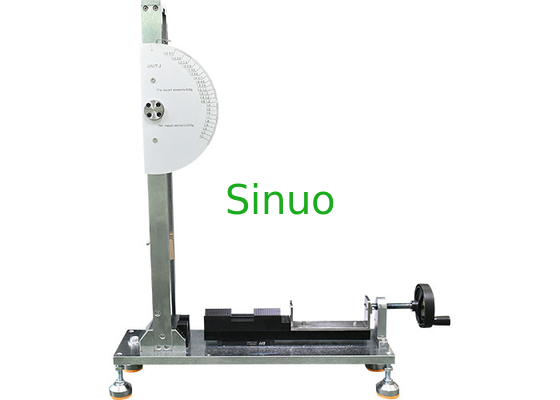

Συσκευή βαθμονόμησης με ελατήριο σφυρί για την ανίχνευση της ενέργειας πρόσκρουσης IEC60068-2-75

Συσκευή βαθμονόμησης με ελατήριο σφυρί για την ανίχνευση της ενέργειας πρόσκρουσης IEC60068-2-75

Πληροφορίες για το προϊόν:

Η συσκευή βαθμονόμησης για την συσκευή δοκιμής με ελατήριο σφυρί έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τις τυποποιημένες απαιτήσεις του παραρτήματος Β της IEC60068-2-75:1997.,IEC60068-2-63:1997 παράρτημα Α, κλπ.

Η συσκευή χρησιμοποιείται για την ανίχνευση της ενέργειας πρόσκρουσης του δοκιμαστή σφυριού.

Όταν απελευθερώνεται το σφυρί του ελαστικού, χτυπάει την ράβδο εκκρεμούσας στη συσκευή βαθμονόμησης και η ράβδο εκκρεμούσας οδηγεί τον δείκτη στην υψηλότερη θέση της ράβδου εκκρεμούσας,η οποία είναι η ενέργεια του ελαστικού κρούσματος. Ελέγξτε τη θέση που δείχνει ο δείκτης για την καταγραφή της αξίας της ενέργειας πρόσκρουσης.

Η συσκευή βαθμονόμησης του σφυριού ελαστικού είναι ένα εξειδικευμένο εργαλείο που χρησιμοποιείται για την βαθμονόμηση και την επαλήθευση της ακρίβειας των σφυριού με ελαστικό.όπως τα ηλεκτρονικά, αυτοκινήτων και καταναλωτικών αγαθών, για την αξιολόγηση της μηχανικής αντοχής και της αντοχής σε πρόσκρουση των προϊόντων και των εξαρτημάτων.Η συσκευή βαθμονόμησης διασφαλίζει ότι τα σφυριά κρούσης παρέχουν σταθερά και αξιόπιστα αποτελέσματαΕδώ είναι τα βασικά χαρακτηριστικά και τα συστατικά που βρίσκονται συνήθως σε μια συσκευή βαθμονόμησης σφυριού ελαστικού:

Ρυθμιζόμενο σύστημα στερέωσης: Η συσκευή βαθμονόμησης περιλαμβάνει ρυθμιζόμενο σύστημα στερέωσης για να κρατά σταθερά το σφυρί πρόσκρουσης με ελατήριο κατά τη διάρκεια της βαθμονόμησης.Το σύστημα τοποθέτησης εξασφαλίζει τη σωστή ευθυγράμμιση και τοποθέτηση του σφυριού για ακριβή μέτρηση της δύναμης της πρόσκρουσης.

Οδηγός διαδικασίας βαθμονόμησης: Η συσκευή μπορεί να παρέχει οδηγό διαδικασίας βαθμονόμησης που περιγράφει τις οδηγίες βήμα προς βήμα για την βαθμονόμηση του σφυριού ελαστικού.όπως το εύρος δύναμης και ο αριθμός των επιπτώσεων, που χρησιμοποιείται κατά τη διάρκεια της διαδικασίας βαθμονόμησης.

Τα χαρακτηριστικά ασφαλείας: Οι σκέψεις ασφαλείας είναι ζωτικής σημασίας κατά τον σχεδιασμό της συσκευής βαθμονόμησης για την προστασία των χειριστών και την πρόληψη ατυχημάτων.και πρωτόκολλα ασφαλείας για την εξασφάλιση ασφαλούς χειρισμού του σφυριού ελατήριας κατά τη διάρκεια της βαθμονόμησης.

Η συσκευή βαθμονόμησης με σφυρί ελαστικού είναι ένα σημαντικό εργαλείο για τη διατήρηση της ακρίβειας και της αξιοπιστίας των σφυριών με σφυρί.Η τακτική βαθμονόμηση εξασφαλίζει ότι τα σφυριά παράγουν σταθερές και επαναλαμβανόμενες δυνάμεις πρόσκρουσης, επιτρέποντας την ακριβή εκτίμηση της αντοχής του προϊόντος και της αντοχής σε κρούση.οι κατασκευαστές και τα τμήματα ελέγχου ποιότητας μπορούν να εμπιστεύονται τα αποτελέσματα που λαμβάνονται από τις δοκιμές αντίκτυπου και να λαμβάνουν τεκμηριωμένες αποφάσεις σχετικά με το σχεδιασμό του προϊόντος, υλικά και απόδοση.

Τεχνικές παραμέτρους:

Βήματα λειτουργίας:

1. Ρυθμίστε τα 4 πόδια της συσκευής βαθμονόμησης, η οριζόντια φούσκα είναι στη θέση του κέντρου, έτσι ώστε η συσκευή βαθμονόμησης να βρίσκεται σε οριζόντια κατάσταση.
2. Το σφυρί 2J πρέπει να καλύπτεται με ένα κάλυμμα βαρέος χαλκού, και το άνοιγμα του ελαστικού είναι ευρύ;το σφυρί πρόσκρουσης κάτω των 2J πρέπει να αφαιρέσει το χαλκό κάλυμμα βάρους και να επιλέξει να απελευθερώσει το άνοιγμα του σφραγίσματος στενά.
3. Γυρίστε το τροχό για να μετακινήσετε την βάση πίσω, φορτώστε το σφυρί πρόχειρου χτύπησης και τοποθετήστε το στο κάθισμα.
4. Κρατήστε το εκκρεμές σε κατακόρυφη κατάσταση χωρίς να κουνιέται και μετακινήστε τον δείκτη στη θέση 0 κλίμακας.
5. Όταν κινείται προς το ελατήριο εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσης του σφυριού εκτόξευσηςκαι το κεφάλι του σφυριού χτυπάει το ράβδο εκκρεμές για να οδηγήσει τον δείκτη να περιστρέψειΌταν η ράβδος εκκρεμές γυρίσει προς τα πίσω, κρατήστε την ράβδα εκκρεμής με το χέρι σας για να αποτρέψετε την πρόσκρουση της ράβδου εκκρεμής με το σφυρί πρόσκρουσης του ελαστικού.
6. Διαβάστε την κλίμακα που αντιστοιχεί στον δείκτη για να διαπιστώσετε αν είναι σύμφωνη με την σήμανση του σφυριού πρόσκρουσης ελαστικού, επαναλάβετε 3 φορές για να εξασφαλιστεί η ακρίβεια.
