| Τροποποιημένο: | 1 |
| τιμή: | Customized |
| Τυπική συσκευασία: | Περίπτωση κοντραπλακέ |
| Περίοδος παράδοσης: | 30 ημέρες |
| Μέθοδος πληρωμής: | T/T |
| Ικανότητα εφοδιασμού: | 20 σύνολα το μήνα |

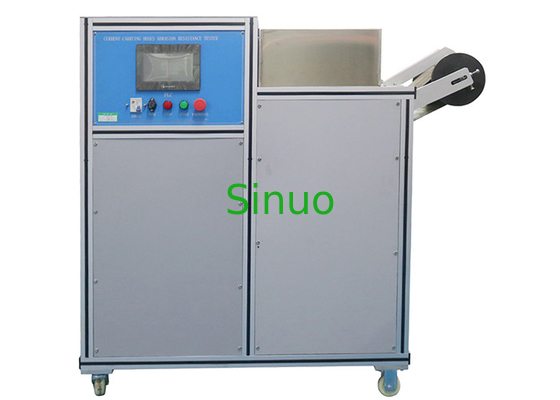

IEC 60335-2 Εξοπλισμός δοκιμής τριβής για σωλήνα πλυντηρίου ρούχων με ρεύμα
Επισκόπηση προϊόντος για εξοπλισμό δοκιμής τριβής:
Αυτός ο εξοπλισμός δοκιμής αντοχής στην τριβή εύκαμπτων σωλήνων μεταφοράς ρεύματος πληροί το πρότυπο του IEC60335-2-2, ενότητα 21.102 εικόνα 101. Κατάλληλοι για την επαλήθευση των ηλεκτρικών σκουπών ή των συσκευών καθαρισμού με αναρρόφηση νερού, οι εύκαμπτοι σωλήνες μεταφοράς ρεύματος πρέπει να είναι ανθεκτικοί στην τριβή.
Ο εξοπλισμός ελέγχεται από PLC και λειτουργεί με οθόνη αφής.Ο κινητήρας οδηγεί τον μηχανισμό του στρόφαλου να περιστρέφεται με ρυθμό 30 r/min και το δείγμα του σωλήνα μεταφοράς ρεύματος παλινδρομεί 100 φορές προς τα εμπρός και προς τα πίσω κατά 300 mm μέσω της μπιέλας.Ταυτόχρονα, στηρίξτε τον εύκαμπτο σωλήνα με έναν περιστρεφόμενο λείο κύλινδρο και συνδέστε έναν ιμάντα από λειαντικό ύφασμα στην εξωτερική άκρη του κυλίνδρου, κινούμενος με ταχύτητα 0,1 m/min.Το λειαντικό του σμυριδόπανου είναι κορούνδιο και το μέγεθος σωματιδίων είναι Pl00 σύμφωνα με τις διατάξεις του ISO 6344-2.Το άλλο άκρο του εύκαμπτου σωλήνα κρέμεται ένα βάρος με μάζα 1 kg ως οδηγό για να αποτρέψει την περιστροφή του σωλήνα.Στην χαμηλότερη θέση, η μέγιστη απόσταση του βάρους από το κέντρο του κυλίνδρου είναι 600 mm.Μετά τη δοκιμή, η βασική μόνωση θα είναι απαλλαγμένη από διαρροές και η δοκιμή ηλεκτρικής αντοχής 16.3 πραγματοποιείται μεταξύ των συνδεδεμένων αγωγών και του αλατούχου διαλύματος.
Τεχνικές παράμετροι για εξοπλισμό δοκιμής τριβής:
| Παροχή ηλεκτρικού ρεύματος | AC220V±10%/50-60Hz |
| Έλεγχος και λειτουργία | Έξυπνος ηλεκτρικός έλεγχος PLC, λειτουργία οθόνης αφής |
| Σταθμός εργασίας | Ένας σταθμοί |
| Ταχύτητα περιστροφής στροφάλου | 30r/min, μπορεί να προρυθμιστεί |
| Οριζόντια απόσταση κίνησης του εύκαμπτου σωλήνα | 300 χλστ |
| Ταχύτητα κίνησης ζώνης από λειαντικό ύφασμα | 0,1 m/min |
| Ώρες δοκιμής | 0-999999 φορές, μπορεί να προρυθμιστεί |
| Λειαντική ζώνη | Μέγεθος κόκκων κορουνδίου P 100, όπως ορίζεται στο ISO 6344-2. |
| Βάρος μάζας | 1 κιλό |
| Η μάζα έχει μέγιστη απόσταση από το κέντρο του κυλίνδρου | 600 χλστ |
| Μέγεθος και βάρος | 1000×900×1450 χιλιοστά, 180 κιλά |
Διαδικασίες δοκιμής για εξοπλισμό δοκιμής τριβής:
Το ένα άκρο του εύκαμπτου σωλήνα είναι προσαρτημένο στη ράβδο σύνδεσης του μηχανισμού στροφάλου που φαίνεται στο Σχήμα 101. Ο στρόφαλος περιστρέφεται με 30 στροφές ανά λεπτό με αποτέλεσμα το άκρο του σωλήνα να κινείται οριζόντια προς τα πίσω και προς τα εμπρός σε απόσταση 300 mm.
Ο εύκαμπτος σωλήνας υποστηρίζεται από έναν περιστρεφόμενο λείο κύλινδρο πάνω από τον οποίο κινείται ένας ιμάντας από λειαντικό ύφασμα με ταχύτητα 0,1 m/min.Το λειαντικό είναι κορουνδίου μεγέθους P 100, όπως ορίζεται στο ISO 6344-2.Μια μάζα 1 kg αναρτάται από το άλλο άκρο του εύκαμπτου σωλήνα, το οποίο καθοδηγείται για να αποφευχθεί η περιστροφή.
Στη χαμηλότερη θέση, η μάζα έχει μέγιστη απόσταση 600 mm από το κέντρο του κυλίνδρου.
Η δοκιμή δοκιμής πραγματοποιείται για 100 στροφές του στρόφαλου.
Μετά τη δοκιμή, η βασική μόνωση δεν πρέπει να εκτίθεται και η δοκιμή ηλεκτρικής αντοχής της ενότητας 16.3 πραγματοποιείται μεταξύ των αγωγών που συνδέονται μεταξύ τους και του αλατούχου διαλύματος.
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
|
|
