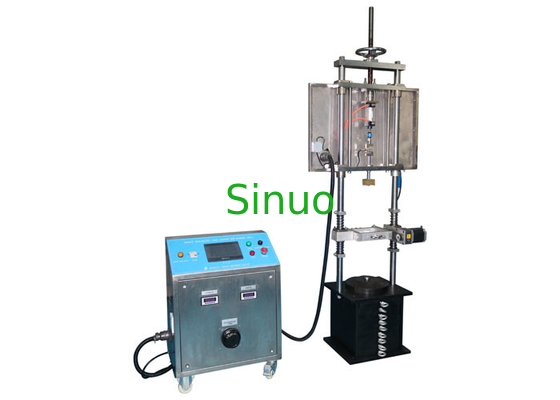

Συσκευή δοκιμής κρούσης αντοχής ηλεκτρικού σφυριού για ηλεκτρικά εργαλεία IEC 60745-2
Πληροφορίες προϊόντος για συσκευή δοκιμής κρούσης αντοχής ηλεκτρικού σφυριού:
Πρότυπο: IEC 60745-2-1: Ειδικές απαιτήσεις για τρυπάνια και κρουστικά τρυπάνια, ενότητα 17.IEC 60745-2-6: Ειδικές απαιτήσεις για σφυριά, ενότητα 17 και σχήμα 103.
Εφαρμογή: Αυτή η συσκευή είναι εφαρμόσιμη στη δοκιμή ανθεκτικότητας για χειροκίνητο κινητήρα
ισχύς ηλεκτρικών εργαλείων όχι μεγαλύτερη από 2,5 KW.
Δείγμα δοκιμής: Ηλεκτρικά σφυριά, Ηλεκτρικά τρυπάνια και κρουστικά τρυπάνια
Χαρακτηριστικό: Η συσκευή δοκιμής σύμφωνα με τις απαιτήσεις του IEC 607465-2-6 σχήμα 103, φορτώστε σφυρί ή τρυπάνι, διακοπτόμενη λειτουργία, ελέγξτε εάν εμφανίζεται ηλεκτρικός ή μηχανικός κίνδυνος κατά την κανονική χρήση του ηλεκτρικού σφυριού ή του τρυπανιού.
Τα εξαρτήματα του εξοπλισμού είναι τα εξής:
1, ηλεκτρικός πίνακας ελέγχου που περιέχει PLC, οθόνη αφής 7 ιντσών, πίνακας ελέγχου, φορτίο (ρυθμιζόμενη τάση 0-250V, οθόνη τάσης και ρεύματος).
2, μηχανική συσκευή όπως φαίνεται στο Σχήμα 103, που περιέχει 360 κιλά βάσης χάλυβα, συμπεριλαμβανομένης της κεφαλής κρούσης, της χαλύβδινης πλάκας και του εξαρτήματος.
Λειτουργίες δοκιμής για συσκευή δοκιμής κρούσης αντοχής ηλεκτρικού σφυριού:
1. Δοκιμή χωρίς φορτίο:Όλα τα σφυριά, συμπεριλαμβανομένων των σφυριών με λειτουργία μόνο τρυπάνι, είναι τοποθετημένα κατακόρυφα σε μια συσκευή δοκιμής όπως φαίνεται στο Σχήμα 103 και λειτουργούν με 1,1 φορές την ονομαστική τάση για 12 ώρες και στη συνέχεια λειτουργούν με 0,9 φορές την ονομαστική τάση για 12 ώρες.Κάθε κύκλος περιλαμβάνει μια περίοδο λειτουργίας 30 δευτερολέπτων και μια περίοδο ανάπαυσης 90 δευτερολέπτων κατά την οποία το εργαλείο παραμένει απενεργοποιημένο.Κατά τη διάρκεια της δοκιμής, σε κάθε τάση δοκιμής, το σφυρί τοποθετείται σε τρεις διαφορετικές κατευθύνσεις (οριζόντια, κατακόρυφη, κάθετη), με κάθε θέση του εργαλείου ο χρόνος λειτουργίας περίπου 4 ώρες.
2. Δοκιμή φόρτωσης:Όλα τα σφυριά, συμπεριλαμβανομένων των σφυριών με λειτουργία μόνο τρυπάνι, είναι τοποθετημένα κατακόρυφα σε μια συσκευή δοκιμής όπως φαίνεται στο Σχήμα 103 και λειτουργούν στην ονομαστική τάση ή στη μέση τιμή του εύρους ονομαστικής τάσης, για τέσσερις περιόδους των 6 ωρών η καθεμία, με το διάστημα μεταξύ αυτών των περιόδων να είναι τουλάχιστον 30 λεπτά.
Κατά τη διάρκεια αυτών των δοκιμών, τα σφυριά λειτουργούν κατά διαστήματα, με κάθε κύκλο να περιλαμβάνει μια περίοδο λειτουργίας 30 δευτερολέπτων και μια περίοδο ανάπαυσης 90 δευτερολέπτων κατά την οποία το εργαλείο παραμένει απενεργοποιημένο.
Κατά τη διάρκεια των δοκιμών, μια αξονική δύναμη για τη διασφάλιση της σταθερής λειτουργίας του μηχανισμού κρούσης εφαρμόζεται στο σφυρί μέσω ενός ελαστικού μέσου.
Εάν η άνοδος της θερμοκρασίας οποιουδήποτε μέρους του εργαλείου υπερβαίνει την αύξηση θερμοκρασίας που προσδιορίστηκε κατά τη δοκιμή του 12.1, εφαρμόζονται περίοδοι αναγκαστικής ψύξης ή ανάπαυσης, η περίοδος ανάπαυσης εξαιρείται από τον καθορισμένο χρόνο λειτουργίας.
Τεχνικές παράμετροι για συσκευή δοκιμής κρούσης αντοχής ηλεκτρικού σφυριού:
| Οχι. | Είδος | Προδιαγραφές |
| 1 | Παροχή ηλεκτρικού ρεύματος | 220V/50Hz |
| 2 | Πηγή αέρα | 5~8 bar |
| 3 | Ηλεκτρικός έλεγχος | PLC και οθόνη αφής 7 ιντσών |
| 4 | Τάση φορτίου | Ρυθμιζόμενη 0-250V, οθόνη ρεύματος |
| 5 | Γωνία περιστροφής χωρίς φορτίο | 0°, 90°, 180°, μπορεί να χειριστεί χειροκίνητα δεξιόστροφα ή αριστερόστροφα |
| 6 | Ρυθμός περιστροφής χωρίς φορτίο | 0-360°/s, προκαθορισμένη |
| 7 | Ενεργοποίηση στην ώρα τους | 0-999,9s, προκαθορισμένο |
| 8 | Χρόνος απενεργοποίησης | 0-999,9s, προκαθορισμένο |
| 9 | Ώρα δοκιμής | 0-9999h, προκαθορισμένη |
| 10 | Συνολικός χρόνος δοκιμής | 0-9999h, προκαθορισμένη |
| 11 | Χρόνος μεσοδιαστήματος | 0-9999 λεπτά, προκαθορισμένη |
| 12 | Πίεση φορτίου | 100,125,150,175,200,250,300,350,400 N προκαθορισμένη |
| 13 | Κεφαλή κρούσης | 0,7,1,4,2,3,3,4kg (συμπεριλαμβάνεται η λαβή σύνδεσης), χρήση σύμφωνα με τον πίνακα 101 |
| 14 | Ατσάλινη μπάλα | Φ38mm |
| 15 | Ατσάλινη πλάκα | 100.140.180.220 mm, χρήση σύμφωνα με τον πίνακα 101 |
| 16 | Λαστιχένια πλάκα | Ένα σετ 4, Ταίριασμα με ατσάλινη πλάκα και ατσάλινη βάση |
| 17 | Βάση από χάλυβα | Βάρος βάσης 90kg, εξοπλισμένο με 9 τμχ βαράκια 30kg |
| 18 | Διάσταση εξοπλισμού |
Έλεγχος 600mm*400mm*750mm, περίπου.100 κιλά Ράφι δοκιμής 400mm*400mm*2000mm, περίπου.450 κιλά |
