| Τροποποιημένο: | 1 |
| τιμή: | Customized |
| Τυπική συσκευασία: | Πλακέτο |
| Περίοδος παράδοσης: | 30 ημέρες |
| Μέθοδος πληρωμής: | Λ/Κ, Τ/Τ |
| Ικανότητα εφοδιασμού: | 20 SETS ανά μήνα |

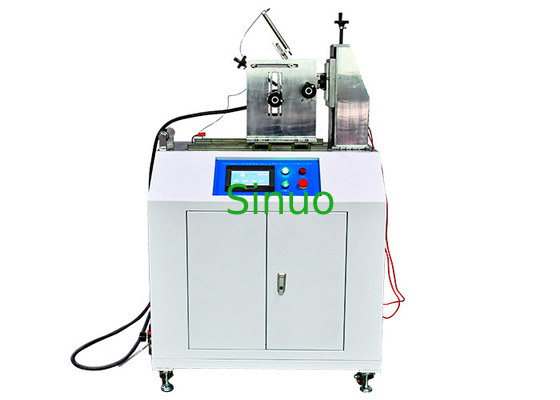

Δοκιμαστικό όργανο δοκιμής χωρητικότητας διακοπής πρίζας ηλεκτρικού οχήματος IEC62196-1 με οθόνη οθόνης PLC
Εισαγωγή του συστήματος:
Ο εξοπλισμός δοκιμής πληροί τις απαιτήσεις των άρθρων 22 και 23 της IEC62196-1: 2020, 20 και 21 της IEC60309-1: 2012.
Χρησιμοποιείται για την επαλήθευση ότι τα ηλεκτρικά εξαρτήματα, όπως οι διεπαφές φόρτισης, οι βιομηχανικές πρίζες, οι πρίζες και οι σύνδεσμοι μπορούν να αντέξουν μηχανικές,ηλεκτρικές και θερμικές πιέσεις κατά την κανονική λειτουργία χωρίς υπερβολική φθορά ή άλλες επιβλαβείς επιπτώσεις.
Μηχανισμός κίνησης κινητήρα σερβο, έτσι ώστε το δείγμα επαναλαμβανόμενη κίνηση πλέγματος και έλξης. Εξωτερικά φορτία μπορούν να χρησιμοποιηθούν για να δοκιμάσει την ικανότητα κάταγματος.γωνία μπορεί να προκαθοριστεί στην οθόνη αφής.
Τεχνικές παραμέτρους:
|
Μηχανική δοκιμής αντοχής |
|
|
Σταθμός δοκιμών |
Μοναδικό, μπορεί να προσαρμοστεί |
|
Ηλεκτρική μέθοδος ελέγχου |
ΠΛΚ, έξυπνος ολοκληρωμένος έλεγχος, με χρωματική ανθρωπισμένη οθόνη αφής |
|
Τρόπος οδήγησης |
Μηχανές κινητήρα |
|
Μέθοδος συμπίεσης δείγματος |
Μηχανική σφραγίσματα, θέση σημεία σφραγίσματος μπορεί να ρυθμιστεί κατά μήκος των τριών άξονων στερεών |
|
Γραμμική κίνηση |
0-100 mm, μπορεί να ρυθμιστεί εκ των προτέρων (η απόσταση μεταξύ της πρίζας δοκιμής και της πρίζας δοκιμής ≥ 50 mm) |
|
Χρόνος διεξαγωγής |
0-99.9s, μπορεί να ρυθμιστεί εκ των προτέρων (η ηλεκτρική επαφή πρέπει να διατηρείται όχι περισσότερο από 4s, όχι λιγότερο από 2s) |
|
Ταχύτητα εισαγωγής και διαχωρισμού |
0-0,85m/s μπορεί να ρυθμιστεί εκ των προτέρων, προεπιλεγμένο (σ.σ. 0,8±0,1) m/s |
|
Κύκλοι δοκιμών |
0 ~ 999999 κύκλοι μπορούν να ορίζονται εκ των προτέρων (μια φορά είναι η εισαγωγή ή η απομάκρυνση της πρίζας ή του συνδέσμου του οχήματος και των αντίστοιχων εξαρτημάτων του).ένα για την εισαγωγή και ένα για την έξοδο. |
|
Συχνότητα δοκιμής |
0-10 κύκλοι/λεπτοδιάστημα, μπορεί να προεπιλεγεί ((3,75 κύκλοι/λεπτοδιάστημα=7,5 καύση/λεπτοδιάστημα) |
|
Εφοδιαστικό θάλαμο |
|
|
Διάδρομος |
1 κανάλι |
|
Ψηφιακό βολτομέτρο |
0·300V, ακρίβεια ±0,5% |
|
Ψηφιακό μετρητή ισχύος |
0·82A, ακρίβεια ±0,5% |
|
Ψηφιακό μετρητή ισχύος οθόνης |
0·24KW, ακρίβεια ±0,5% |
|
Ψηφιακό μετρητή συντελεστή ισχύος οθόνης |
0.2 ∙0.999, ακρίβεια ±0,5% |
|
Τρόπος φόρτωσης |
Αντίσταση, επαγωγικότητα, χωρητικότητα τρία σε ένα, εναλλάξιμο |
|
Δυνατότητα φόρτωσης |
70uf, 140uf, 7.3uf μπορούν να αλλάξουν |
|
Τρόπος εξόδου φορτίου |
Κάθε ισχύς (αδιάλειπτη) / ισχύς διαστήματος μπορεί να αλλάξει |
|
Χρονοδιακόπτης |
09999 φορές, μπορεί να οριστεί εκ των προτέρων |
|
Δυνατότητα ισχύος φορτίου |
24KVA μόνο |
|
Ανώτατο όριο ρεύματος εξόδου |
82Α, όταν υπερβαίνει το 82Α, θα κόψει αυτόματα. |
|
Γενικά |
|
|
Περιεχόμενο της δοκιμής |
Δοκιμή ικανότητας διάσπασης ηλεκτρικού ζεύγματος / διεπαφής φόρτισης Δοκιμή φυσιολογικής διάρκειας ζωής ηλεκτρικού ζεύξης / διεπαφής φόρτισης |
|
Λειτουργία ανίχνευσης |
Ένας συναγερμός ανοικτού κυκλώματος μπορεί να πραγματοποιηθεί κατά τη διάρκεια της δοκιμής υπό φορτίο και οι κύκλοι μπορούν να καταγραφούν σε πραγματικό χρόνο. |
|
Προστασία της ασφάλειας |
Προστασία εδάφους, προστασία από βραχυκύκλωμα |
