| Τροποποιημένο: | 1 |
| τιμή: | Customized |
| Τυπική συσκευασία: | Πλακέτο |
| Περίοδος παράδοσης: | 30 ημέρες |
| Μέθοδος πληρωμής: | Λ/Κ, Τ/Τ |
| Ικανότητα εφοδιασμού: | 10 σύνολα το μήνα |

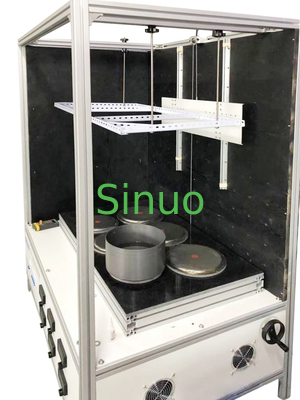

Μηχανή δοκιμής θερμαντικής απόδοσης IEC60335-2-21 για κάλυψη οχήματος
Πρότυπα για τον εξοπλισμό δοκιμής των επιδόσεων θέρμανσης των καπών οχήματος:
Αυτό το σύστημα δοκιμής θερμαντικού φούρνου έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τις απαιτήσεις του κεφαλαίου 11 και του σχήματος 101 του προτύπου IEC 60335-2-21.
Δομή για τον εξοπλισμό δοκιμής επιδόσεων θέρμανσης των καπόδων οχήματος:
Η γωνία δοκιμής προσομοιώνει το περιβάλλον αύξησης της θερμοκρασίας και είναι συμβατή με τη δοκιμή μηχανής με μαύρο φως και τη δοκιμή με σόμπα αερίου.
Τεχνικές παραμέτρους για τον εξοπλισμό δοκιμής επιδόσεων θέρμανσης των καπών εμβέλειας:
|
Εργασιακή ισχύς |
220V, 50Hz, η ισχύς του εξοπλισμού είναι περίπου 10500W |
|
Ηλεκτρική θέρμανση |
Συνολικά 6 καυστήρες, εκ των οποίων οι τρεις τελευταίες ισχύος εισόδου 2KW, οι τρεις πρώτες ισχύς εισόδου 1,5KW (γερμανικοί καυστήρες EGO, μικρό σφάλμα ισχύος, μακρά διάρκεια ζωής). |
|
Μέγεθος πίνακα |
Το αριστερό πάνελ είναι περίπου 800 * 1200mm, το ύφασμα 9 * 6 = 54 σημεία θερμοκρασίας, το πίσω πάνελ είναι περίπου 1200 * 1200mm, το ύφασμα 9 * 9 = 81 σημεία θερμοκρασίας, το κουκκισμένο ύφασμα είναι 100 * 100mm τετράγωνο. |
|
Πίνακας από χαλκό για τη μέτρηση της θερμοκρασίας |
Διαμέτρου 15mm, πάχος 1mm. |
|
Σύρμα θερμοσύνδεσης |
Διάμετρος μικρότερος από 0,3 mm, τύπου k OMEGA αρχικό καλώδιο θερμοσύνδεσης είναι ομοιόμορφα συνδεδεμένο με τη σειρά τερματικού. |
|
Μέγεθος |
Περίπου 1200*800*2000 (μήκος*εύρος*ύψος mm) |
|
Συσκευές |
Εξοπλισμένο με 6 δοχεία του ίδιου ή παρόμοιου μεγέθους με τον φούρνο, συν 20 καλώδια θερμοσύνδεσης μήκους 4 m. |
Έλα με την δοκιμαστική κατσαρόλα και το κάλυμμα.
|
Μετρούμενο θερμικό φορτίο /kW |
Μέγεθος δοχείου / mm |
νερό θέρμανσης /kg |
|||||||
|
Εσωτερική διάμετρος κατσαρόλας φA |
Δάχος κάτω μέρος C |
Δάχος τοιχώματος γλάστρου D |
βάθος κατσαρόλας H |
ακτίνα γωνίας E |
Περιοχή κάτω /cm2 |
ποιότητα κατσαρόλας /g |
Ποιότητα κάλυψης /g |
||
|
< 1.72 |
200 |
2 |
1.5 |
130 |
2.5 |
314 |
540 |
125 |
3 |
|
2.08 |
220 |
140 |
3 |
380 |
680 |
149 |
4 |
||
|
2.48 |
240 |
150 |
3.5 |
452 |
800 |
177 |
5 |
||
|
2.91 |
260 |
2.5 |
1.8 |
160 |
531 |
965 |
208 |
6 |
|
|
3.36 |
280 |
170 |
615 |
1130 |
290 |
8 |
|||
|
3.86 |
300 |
180 |
707 |
1350 |
323 |
10 |
|||
|
4.40 |
320 |
190 |
804 |
1520 |
360 |
12 |
|||
|
4.95 ̇ |
340 |
200 |
4 |
907 |
1800 |
402 |
14 |
||
|
Ανεκτικότητα |
± 1% |
±0.1 |
±0.1 |
± 1% |
0 ̊0.5 |
|
± 5% |
± 5% |
|
