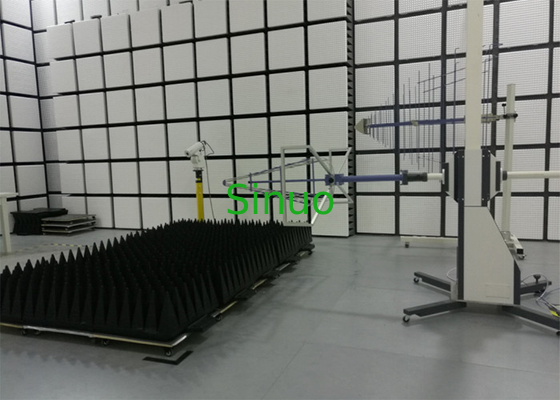

CISPR25 CISPR 12 3m ανηχοειδής αίθουσα δοκιμής EMC για το αυτοκίνητο ESA

CISPR25 CISPR 12 3m ανηχοειδής αίθουσα δοκιμής EMC για το αυτοκίνητο ESA

Επισκόπηση συστημάτων:

Αυτή η αίθουσα δοκιμής EMC για τη δοκιμή του αυτοκίνητου ESA συμμορφώθηκε με την ακολουθία των προτύπων requirememts:

1) EN 55025/CISPR25: «Οχήματα, βάρκες και εσωτερικές μηχανές - ραδιο χαρακτηριστικά διαταραχής - όρια και μέθοδοι μέτρησης για την προστασία των επί του σκάφους δεκτών»
2) CISPR 12: «Οχήματα, βάρκες και εσωτερικές μηχανές - ραδιο χαρακτηριστικά διαταραχής - όρια και μέθοδοι μέτρησης για την προστασία των off-board δεκτών»
3) ISO 7637
λ ISO 7637-2: «Οδικά οχήματα — Ηλεκτρικές διαταραχές από τη διεξαγωγή και τη σύζευξη — Μέρος 2: Ηλεκτρική παροδική διεξαγωγή κατά μήκος των γραμμών προμήθειας μόνο
λ ISO 7637-3: Οδικά οχήματα — Ηλεκτρικές διαταραχές από τη διεξαγωγή και τη σύζευξη — Μέρος 3: Ηλεκτρική παροδική μετάδοση από τη χωρητική και επαγωγική σύζευξη μέσω των γραμμών εκτός από τις γραμμές προμήθειας»
4) ISO 11452-2
λ ISO 11452-4: Οδικά οχήματα — Οι μέθοδοι συστατικής δοκιμής για τις ηλεκτρικές διαταραχές από την περιορισμένη ζώνη ακτινοβόλησαν την ηλεκτρομαγνητική ενέργεια — Μέρος 4: Μέθοδοι διέγερσης λουριών
λ ISO 11452-2: Οδικά οχήματα — Οι μέθοδοι συστατικής δοκιμής για τις ηλεκτρικές διαταραχές από την περιορισμένη ζώνη ακτινοβόλησαν την ηλεκτρομαγνητική ενέργεια — Μέρος 2: Απορροφητής-ευθυγραμμισμένη προστατευμένη περίφραξη
5) ISO 10605: Οδικά οχήματα — Μέθοδοι δοκιμής για τις ηλεκτρικές διαταραχές από την ηλεκτροστατική απαλλαγή
6) SAE J1113
λ SAE j1113-4 μαζική τρέχουσα μέθοδος ασυλία-αντικατάστασης δοκιμής
Ασυλία της SAE J1113-11 στους διευθυνμένους επιβάτες στο μόλυβδο δύναμης
Ηλεκτρική παρέμβαση της SAE 1113-12 από τη διεξαγωγή και τη σύζευξη - χειροκρότημα συζεύξεων και ηλεκτρονόμος Chattering
Ηλεκτροστατική απαλλαγή της SAE J1113-13
Ακτινοβολούσα J1113-21 ασυλία της SAE με την κάτοψη θεμεκίων
Ηλεκτροφόρο καλώδιο εναλλασσόμενου ρεύματος της SAE J1113-22 - μαγνητικό πεδίο
ραδιο χαρακτηριστικά διαταραχής λ SAE J1113-41 των συστατικών και των ενοτήτων – διευθυνμένες εκπομπές - τάση
- Ραδιο χαρακτηριστικά διαταραχής της SAE J1113-41 των συστατικών και των ενοτήτων - διευθυνμένες εκπομπές - ρεύμα
- Ραδιο χαρακτηριστικά διαταραχής της SAE J1113-41 των συστατικών και των ενοτήτων – ακτινοβολούσες εκπομπές εκπομπών - ALSE-
7) Το EN 50498: «Ηλεκτρομαγνητική συμβατότητα (EMC) — Οικογενειακά πρότυπα προϊόντων για μετά από τον ηλεκτρονικό εξοπλισμό αγοράς στα οχήματα
8) ΟΙΚΟΝΟΜΙΚΉ ΕΠΙΤΡΟΠΉ ΓΙΑ ΤΗΝ ΕΥΡΏΠΗ R10.06 ΤΩΝ Η.Ε: Ομοιόμορφος

Πρόγραμμα δοκιμής:

Πρόγραμμα δοκιμής της EMI

Στοιχεία δοκιμής	Περιεχόμενο δοκιμής	Περιοχή δοκιμής
Ασυλία BCI	Σύμφωνα με iso11452-4 100kHz-400MHz/200mA	Προστατευμένο δωμάτιο
Ασυλία ακτινοβολίας RF	Σύμφωνα με iso11452-2 200MHz-3GHz, 200V/m	Ανηχοειδής αίθουσα
Ηλεκτροστατική ασυλία απαλλαγής	Σύμφωνα με ISO10605,	Συνηθισμένο εργαστήριο
Παροδική δοκιμή ασυλίας	Σύμφωνα με ISO7637, ISO16750,	Συνηθισμένο εργαστήριο
