UUT: | Ανώτατοι ανεμιστήρες | Έλεγχος: | Έλεγχος υπολογιστών |
---|---|---|---|
Εξωτερικές διαστάσεις: | 4700 (W) ×4700 (Δ) ×3100 (Χ) | Εσωτερικές διαστάσεις: | 4500 (W) ×4500 (Δ) ×3000 (Χ) |
Ακρίβεια δοκιμής: | Μέσα σε ± 3% | Πρότυπα δοκιμής: | IEC 60879-2019 |
Υψηλό φως: | Θαλάμου δοκιμής θερμοκρασία υγρασία,εξοπλισμός δοκιμής εργαστηρίων ενεργειακής αποδοτικότητας |
Περιβαλλοντικό εργαστήριο δοκιμής ενεργειακής αποδοτικότητας αιθουσών δοκιμής ανώτατων ανεμιστήρων IEC 60879-2019
Επισκόπηση:
Αυτό το εργαστήριο δοκιμής μπορεί να εκτελέσει τη δοκιμή απόδοσης των ανεμιστήρων σύμφωνα με τις μεθόδους που διευκρινίζονται στο IEC 60879-2019 και το ΜΒ/το Τ 13380-2007. Το σύστημα δοκιμής μπορεί ακριβώς να μετρήσει τις παραμέτρους απόδοσης όπως η ταχύτητα ανέμου, όγκος αέρα, ταχύτητα ανεμιστήρων, κατανάλωση ισχύος ανεμιστήρων, αξία ενεργειακής αποδοτικότητας ανεμιστήρων των ανώτατων ανεμιστήρων και των διακοσμητικών ανώτατων ανεμιστήρων, και μπορεί να πραγματοποιήσει τη δειγματοληψία και την ανάλυση των προϊόντων ανεμιστήρων, την επιθεώρηση ποιότητας των προϊόντων, και τις ερευνητικές και ανάπτυξης απαιτήσεις.

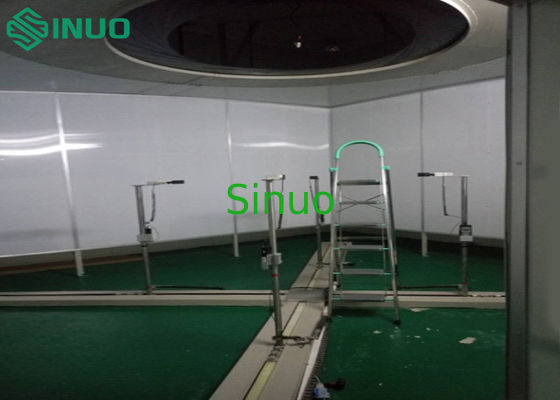

Είναι μια περιεκτική ενιαία αίθουσα διαφοράς ενθαλπίας. Το εργαστήριο περιέχει ένα σύνολο μετρώντας συσκευών όγκου αέρα. Η αίθουσα δοκιμής χρησιμοποιεί 100mm τα παχιά άκαμπτα πολυουρεθάνιου πιάτα χάλυβα πινάκων και χρώματος 0.6mm παχιά και στις δύο πλευρές για τη θερμική μόνωση, η οποία έχει την καλή επίδραση θερμικής μόνωσης.
Αυτό το δωμάτιο δοκιμής περιέχει ένα εξωτερικό σύστημα κλιματισμού, το οποίο χρησιμοποιείται για να ρυθμίσει το εναέριο περιβάλλον μέσα στο δωμάτιο δοκιμής. Ο εσωτερικός αέρας δροσίζεται, υγραίνεται, και θερμαίνεται για να κάνει τη θερμοκρασία και την υγρασία στο δωμάτιο δοκιμής να καλύψουν τις απαιτήσεις των όρων δοκιμής.
Αυτό το εργαστήριο πρέπει να εξοπλιστεί με ένα λειτουργούν δωμάτιο για την αποθήκευση των υπολογιστών γραφείων, των γραφείων ισχύος, των γραφείων ελέγχου, και των μεταβλητών παροχών ηλεκτρικού ρεύματος συχνότητας. Αυτό το σπίτι μπορεί να κατασκευαστεί από τους πίνακες, το οποίο κατασκευάζεται από τον αγοραστή (γενικά δίπλα στο εργαστήριο).
Αυτό το σύστημα δοκιμής ελέγχεται κυρίως από τον υπολογιστή. Ο χειριστής είναι έξω από το δωμάτιο δοκιμής, και το προσωπικό δεν έχει επιπτώσεις στον τομέα αέρα. Η δοκιμή του εξοπλισμού ολοκληρώνεται αυτόματα, και το στοιχείο δοκιμής καταγράφεται, σωζόμενος, και η εκτίμηση εκθέσεων και ενεργειακής αποδοτικότητας ροής αέρα παράγεται αυτόματα. Αυτό το σύστημα έχει τα πλεονεκτήματα της καλής επανάληψης, υψηλή αποδοτικότητα, κατάλληλη αποθήκευση στοιχείων και ούτω καθεξής.
Πρότυπα:
Μπορέστε να σχεδιαστείτε σύμφωνα με τα ακόλουθα πρότυπα:
IEC 60879-2019 «ανεμιστήρες και ρυθμιστές άνεσης για την οικογένεια και τις παρόμοιες μεθόδους σκοπού για την απόδοση»
GB/T 12021.9-2008 «ελάχιστες επιτρεπόμενες τιμές της ενεργειακής αποδοτικότητας και των βαθμών ενεργειακής αποδοτικότητας για τους ηλεκτρικούς ανεμιστήρες εναλλασσόμενου ρεύματος»
GB/T 13380-2007 «ηλεκτρικοί ανεμιστήρες και ρυθμιστές ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ»
Τύποι των UUT:
*Ceiling ανεμιστήρας: 900~1800mm
Περιεχόμενο δοκιμής:
* Ταχύτητα ανέμου
* Όγκος αέρα
* Περιστρεφόμενη ταχύτητα
* Αναλογία ταχύτητας
* δύναμη εισαγωγής
* Αξία ενεργειακής αποδοτικότητας
Δείκτες οργάνων εργαστηριακής μέτρησης:
Αριθ.: | Όνομα | Περιεχόμενο | Σειρά | Αβεβαιότητα μέτρησης |
1 | Αισθητήρας θερμοκρασίας και υγρασίας | Θερμοκρασία ξηρών βολβών | 0~50℃ | ±0.1℃ |
2 | Αισθητήρας θερμοκρασίας και υγρασίας | Σχετική υγρασία | 30%~80%RH | ±3%RH |
3 | Ψηφιακός μετρητής δύναμης | Ηλεκτρικές παράμετροι εισαγωγής | / | ±0.5% |
4 | Ανεμόμετρο | Ταχύτητα ανέμου | 0.15~5m/s | ±0.2m/s |
Δομή εργαστηριακών δωματίων:
Εξωτερικές διαστάσεις | 4700 (W) ×4700 (Δ) ×3100 (Χ) |
Εσωτερικές διαστάσεις | 4500 (W) ×4500 (Δ) ×3000 (Χ) |
Δομή εργαστηριακής συντήρησης | μόνωση αφρού πολυουρεθάνιου 100mm άκαμπτη |
Πόρτα | Εσωτερικό 1600×2200 (Χ) ×1 (συρόμενες πόρτες) |
Μέγεθος εργαστηριακών παραθύρων | 1600×800mm |
Πειραματική μετρώντας συσκευή:
Συσκευή | Τύπος | Προδιαγραφές | |
Εργαστήριο | Οδηγός ανεμόμετρων | Stepper έλεγχος μηχανών | Ιαπωνία SanRex ή αντίτιμο, με μια μέγιστη απόσταση ταξιδιού 2m |
Οδηγός ανώτατων ανεμιστήρων | Stepper έλεγχος μηχανών | Ιαπωνία Matsushita ή αντίτιμο | |
Θήκη δειγμάτων | Ύψος που ρυθμίζεται από τη βίδα | Προσαρμοσμένος |
Κύριες τεχνικές παράμετροι:
1. Ανυψωτική σειρά του σταδίου δειγμάτων: 9001800mm.
2. Απόσταση μεταξύ του ανεμόμετρου και του δείγματος: 1500mm.
3. Οι κινήσεις φωτογραφικών διαφανειών ανεμόμετρων σύμφωνα με τέσσερις διαγώνιες γραμμές: 401000mm (αυτόματη ρύθμιση).
4. Όργανο μέτρησης ταχύτητας ανέμου: Εμπορικό σήμα: Η Αυστρία Ε + το Ε, επιδεικνύουν το δεκαδικό σημείο: 0.01m/s, ακρίβεια οργάνων: ± 0.2m/s
5. Διάμετρος στροφείων: 100 χιλ.
6. Μέτρηση της σειράς: 0,40 ~ 30.00m/s
7. Ακρίβεια μέτρησης: ± 1% της ανάγνωσης + 1% της σειράς
8. Ευαισθησία ταχύτητας ανέμου: καλύτερα από 0.15m/s
9. Έλεγχος θερμοκρασίας: σειρά 0 ~ + 50 ℃ ακρίβεια ± 0,5 ℃
10. Οδήγηση του τρόπου: εσωτερικός άξονας σερβο μηχανών + οδηγών.
11. Μέθοδος ελέγχου: έλεγχος υπολογιστών.
12. Συλλέξτε τα στοιχεία: αξία δύναμης και αξία ταχύτητας ανέμου.
13. Στοιχεία - επεξεργασία: Αυτόματος υπολογισμός της μέσης ταχύτητας ανέμου, του όγκου αέρα, της αξίας ενεργειακής αποδοτικότητας, και της εκτίμησης ενεργειακής αποδοτικότητας.
14. Αποθήκευση στοιχείων και λειτουργία αναφοράς.
Αρχή και μέθοδος δοκιμής ανώτατων ανεμιστήρων:
1. Κατ' αρχάς, εγκαταστήστε τον ανώτατο ανεμιστήρα μέσω της ανυψωτικής στήλης ανώτατων ανεμιστήρων, και τακτοποιήστε τη συσκευή ανεμόμετρων κάτω από 1500mm από το αεροπλάνο λεπίδων ανεμιστήρων.
2. Ρυθμίστε τη θερμοκρασία στην αίθουσα δοκιμής για να ικανοποιήσετε τους όρους δοκιμής (20 ° Γ), και αρχίστε τη δοκιμή μετά από να τρέξει τον ανεμιστήρα για 1h.
3. Πρίν εξετάζει, είναι επίσης απαραίτητο να κλειθούν οι κολπίσκοι και οι έξοδοι αέρα, οι πόρτες και τα παράθυρα, και το σχετικό προσωπικό για να αφήσουν το εργαστήριο για να εξασφαλίσει ότι το εργαστήριο δεν επηρεάζεται από την εξωτερική ροή αέρος. Κατόπιν ο χειριστής τρέχει το ανεμόμετρο στην έναρξη που συλλέγει τις παραμέτρους ανεμόμετρων. Η συσκευή ανεμόμετρων περιστρέφεται από 90 ° ανά λεπτό για να συλλέξει και στοιχεία αρχείων (ταχύτητα ανέμου, ταχύτητα, κ.λπ.) στο πλαίσιο της δράσης του περιστρεφόμενου πλαισίου κίνησης. (Το στοιχείο της ταχύτητας ανέμου ≥9m/λ. που εξετάζεται σε όλα τα ανεμόμετρα είναι έγκυρο στοιχείο).
Το εργαστήριο είναι εξοπλισμένο με μια ρυθμισμένη παροχή ηλεκτρικού ρεύματος, η οποία μπορεί να μειώσει τον αντίκτυπο των διακυμάνσεων κεντρικών αγωγών στις μετρήσεις δοκιμής. Το ρεύμα τάσης ισχύος ανεμιστήρων μετριέται από έναν 0,5 μετρητή ισχύος επιπέδων.
